ここのところ、実技の準備と一部練習に時間を費やしてしまいましたが、筆記試験について状況をまとめます。
配線図については、テキストの
１．一般配線
２．機器・照明器具
３．コンセント
４．スイッチ
５．開閉器・計器・分電盤等
６．測定器
７．電気工事用の材料・工具等
８．電技・電技解釈
９．電線の終端接続と器具への結線
１０．電線の芯線数
まで、一通り終了しました。
１から７までは、記号、物の名前、用途などを基本覚えるのみ。よく見ているものもあるので、そんなに苦ではないですね。８も基本覚えるだけですが、電技解釈を要点を繰り返し叩き込まないとけないです。暗記は苦手なので、本番まで繰り返しやっていきます。
９は、複線図はしっかり描けるかがカギです（実技試験にも当然つながります）が、やってみて、結構間違ってしましました。ショック。ほとんどは、ケアレスミスです。
代表的なミスを振り返って見たいと思います。、

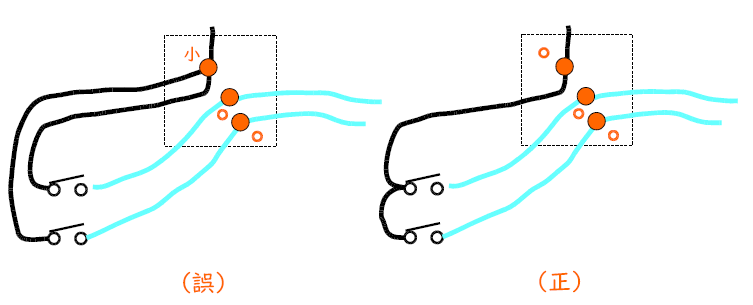

埋込形スイッチ回り
スイッチ2個またはスイッチとパイロットランプの組み合わせにおいて、非接地側を渡り線でなく、ジョイントから分岐してしまう。一負荷ずつ考えると、電気的に正しいですが、リングスリーブの刻印まで問われるか、差込コネクタを問われるかすると、間違ってしまう。

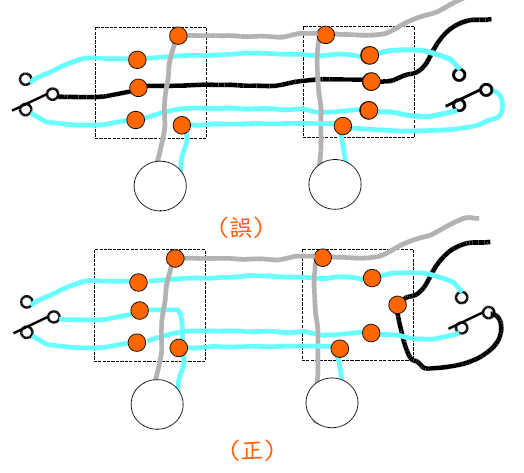

3路スイッチ関連
２つある３路スイッチのどちらに非接地側をつなぐか。給電元に近いスイッチにつながないと、回路的には正しくつながっても最小の電線数とならないので、リングスリーブまたは差込コネクタの選択を間違います。
落ち着いて考えれば、当たり前ですが、注意が必要。
上記の間違いを頻発したあとだったので、１０はノーミスでクリア。
ということで、テキストは一通り学習完了（と言っても、暗記系はまだ頭に入っていませんが）。なので、ここらで、過去問２回目をやってみます。
現在まで資格取得にかかった費用：¥25,763（再掲）
試験まで、あと、57日。
