データロガー
作りかけのデータロガーを完成させます。
SDカードインターフェースも付けるつもりで作ったものですが、ソフトを組む段になってPIC18のライブラリが対応していないことが判明(勝手にできると思っていただけですが)、放置していたものです。
PICの変更(ハード編)
PIC18F14K50から、PIC24FJ64GB002に載せ替えます。PIC12から始まり、PIC24は初めてです。
PIC24は、28pinもあって、長細いです。抜くことは無いと思いますが、念のためソケット使用します。また、右の写真は、マイクロSDカード用のソケットです。これを何処に乗せるかというと、ちょうどLCD表示器の下の隙間です。
こんな感じになります。
ということで、ハードとしては、一応完成です。裏面も載せときます。

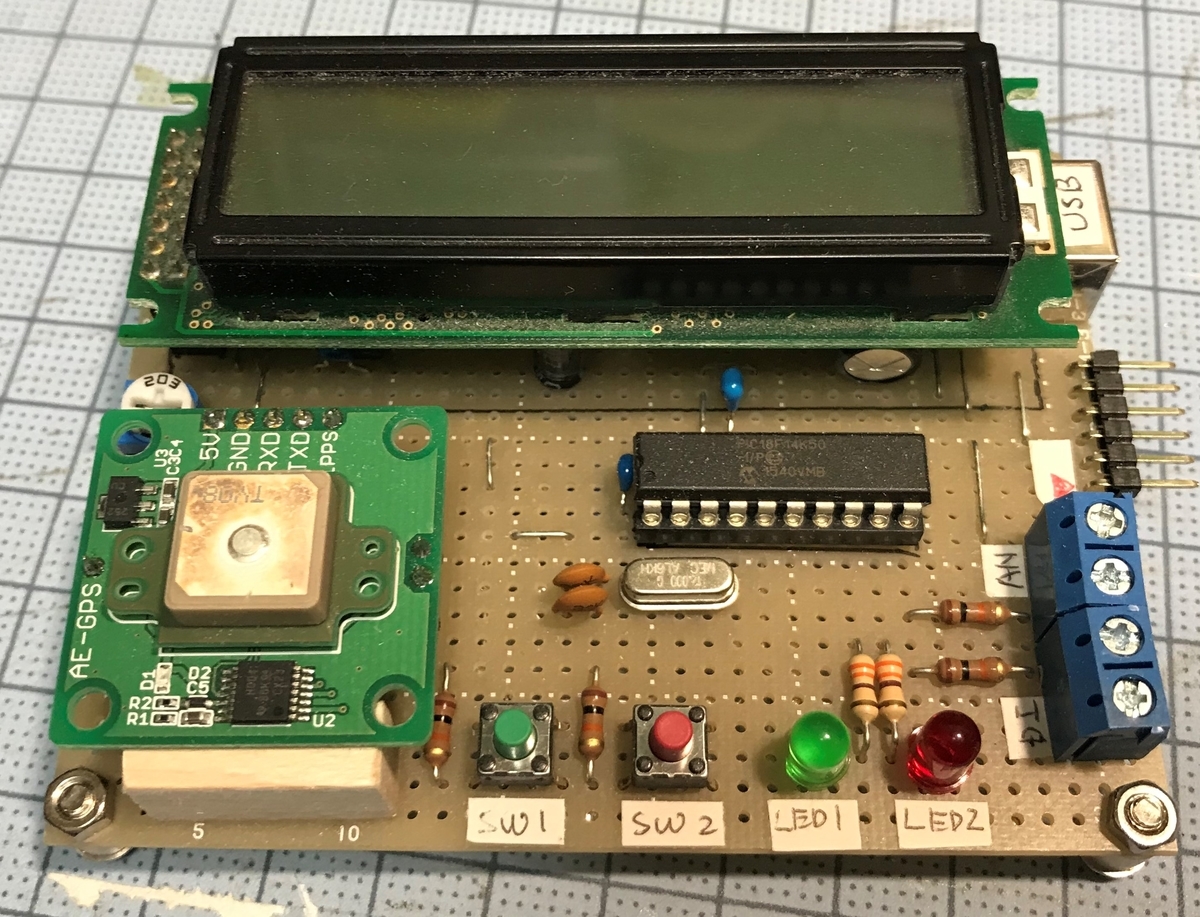

LCDとGPS受信器を取り付けた状態です。
注:回路図はあとでアップします。
次は、ソフト作りですが、前回もそうでしたが、Microchip社のライブラリと格闘しなけれならないことが予想されます。参考にしている本(下記)から、ライブラリが大夫更新されているので、”ヘッダファイルが見つかりません”といった類のエラーを取るだけでも一苦労でしたので。
<順次、格闘状況をアップデートしていきます。>
<2020.5.12更新>
