実技演習9問目
候補問題10です。問題を取り違えて、候補問題10を先にやってしまいまいました。(せっかく、演習回数と問題番号が一致させたのに)
演習結果

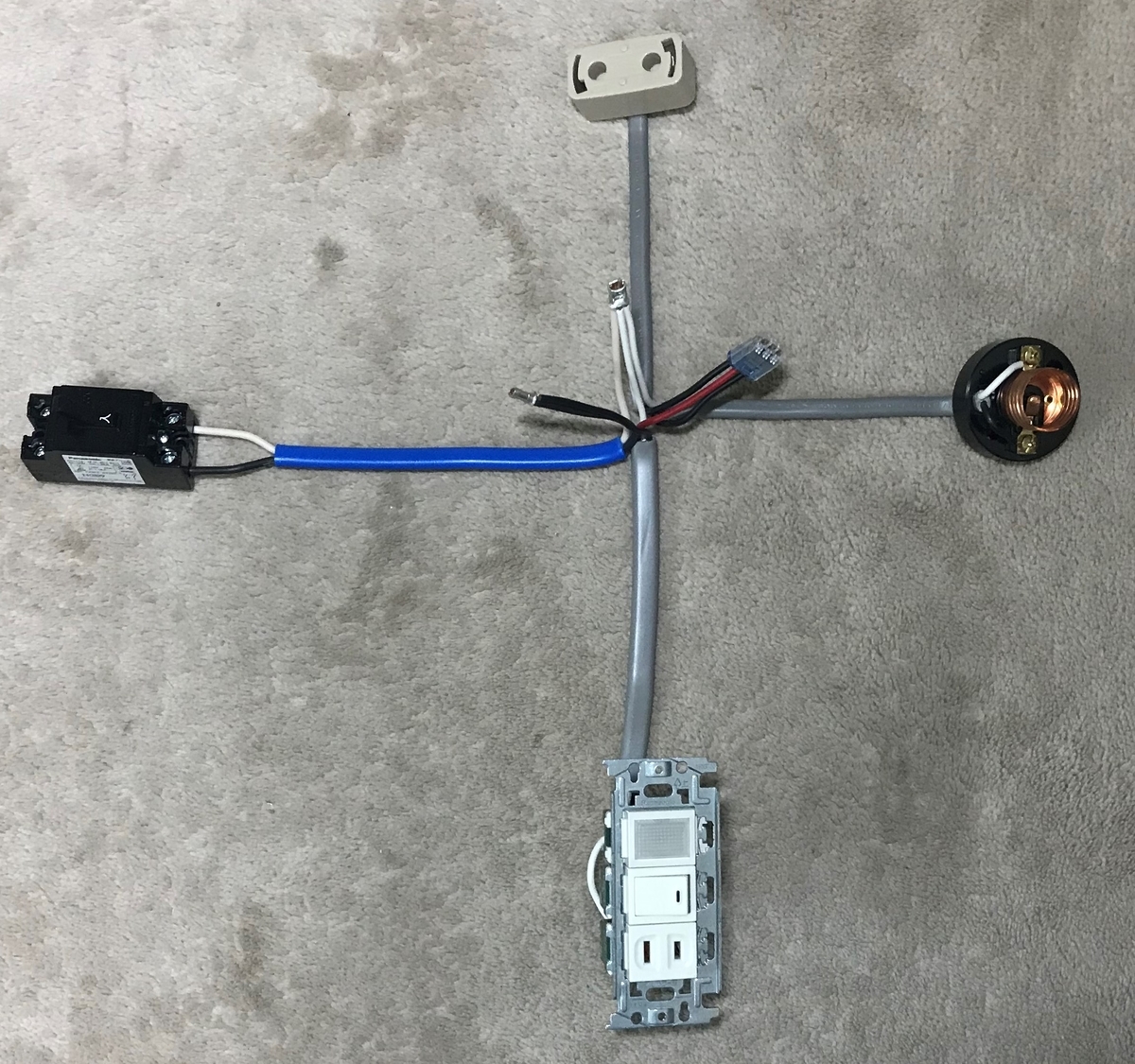

全体写真。今回の目新しいアイテムは、配線用遮断器です。端子台と基本は変わりません。ケーブルは4本と少なめです。また、接続用のリングスリーブで中を使う初めての問題になりました。
細部結果

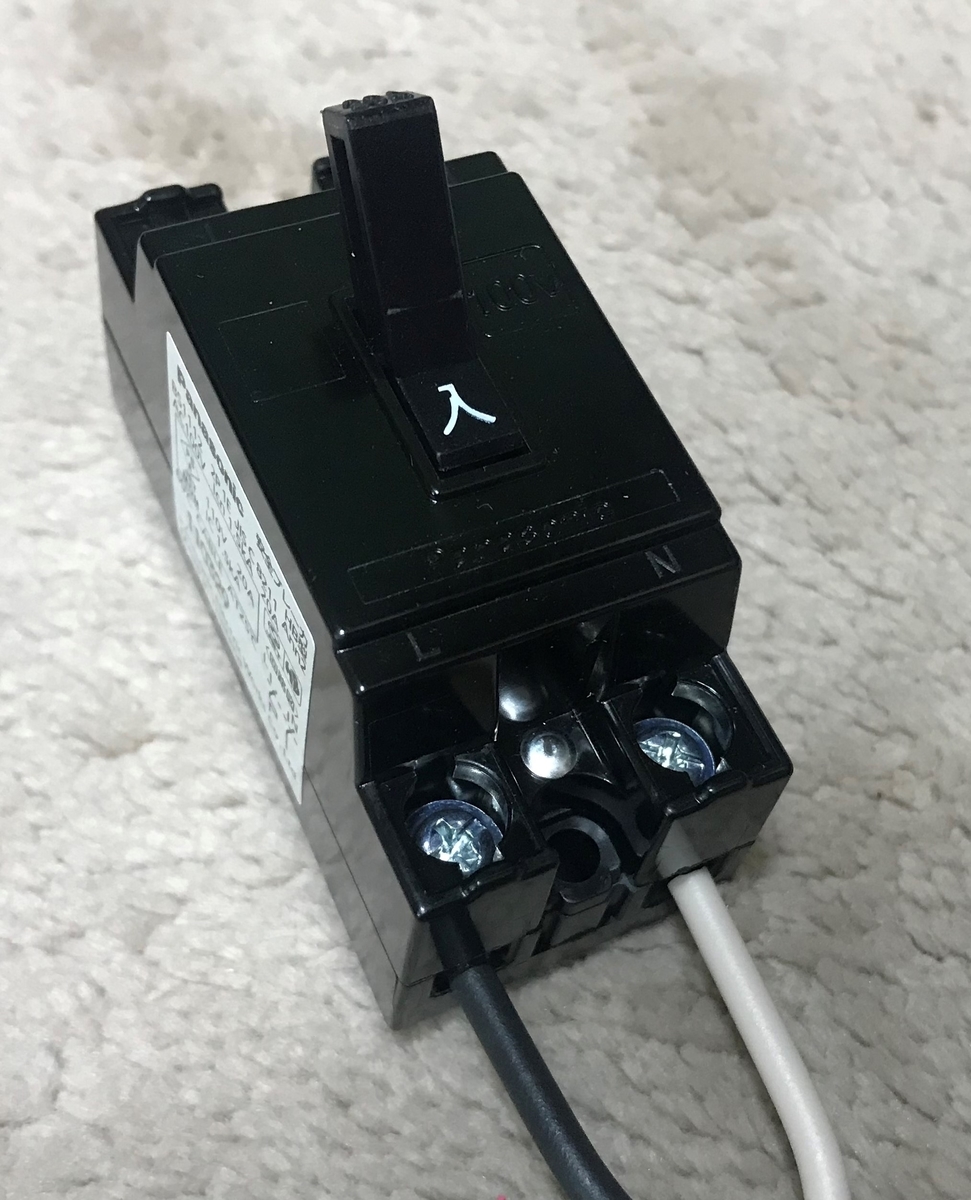

配線用遮断器 (2分10秒)
接地(N)、非接地(L)を間違えなければ、特に難しいことは無いと思います。
引掛けシーリングローゼット(角形) (2分00秒)
ケーブルをまっすぐにすると、絶縁被覆がギリギリ見えない感じですが、外装被覆をもう少し短めに剥いでもよいかも。

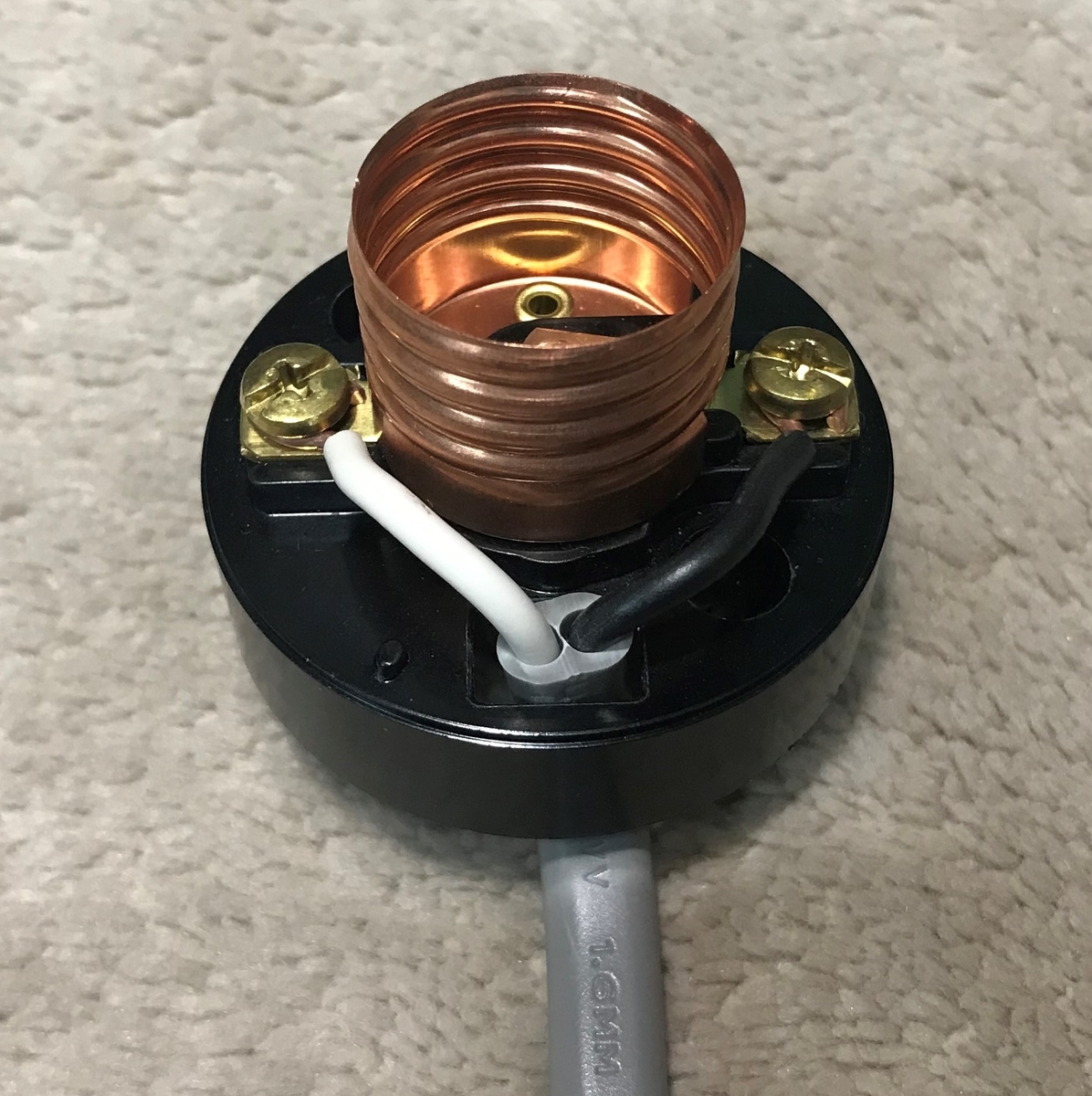

ランプレセプタクル(3分40秒)
慣れてきました。今回は、ちょっとゆっくりだったかも。

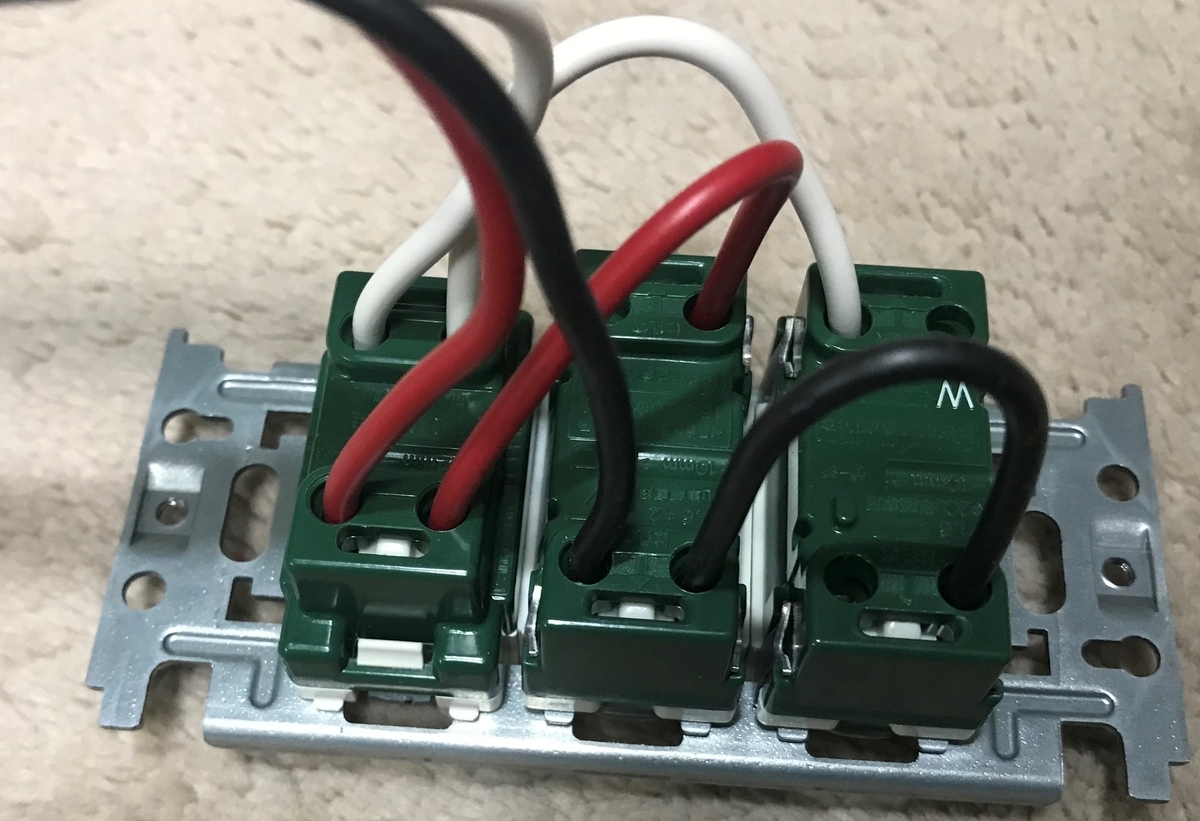

パイロットランプ、タンブラスイッチ、コンセント(7分40秒)
3つも器具があると時間がかかります。また、埋込枠に取り付けるとき、高さを揃えるのがやりずらくで、外れてしまい、やり直しました。よく確認しないと、危ないです。
あと、コンセントの非接地側を意識しないで接続してしまい、あとでチェックして問題ないことを確認しました。もし、間違っていたら、修正で時間のロスになりますので気を付けたいですね。

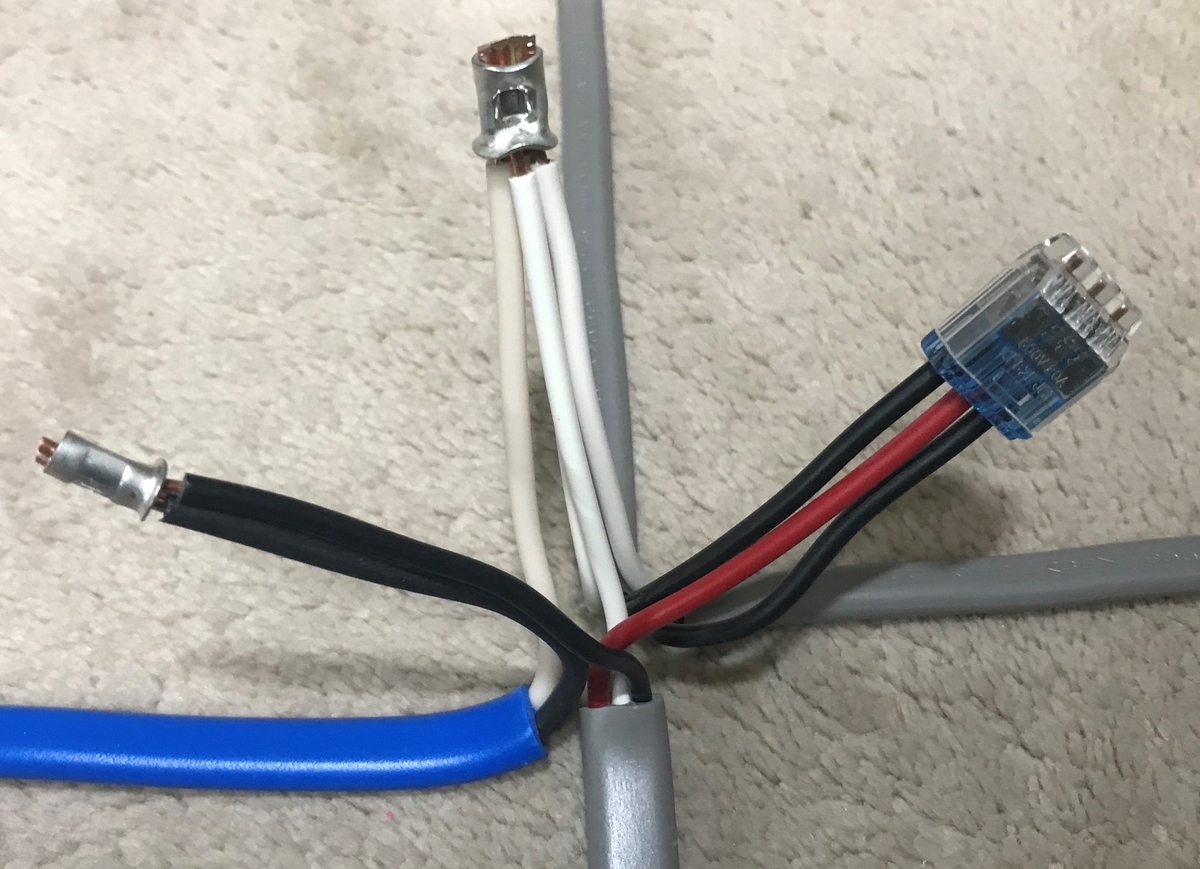

差し込みコネクタ、リングスリーブ (7分40秒)
今回、接続箇所は少なかったですが、リングスリーブ中が初めてでした。4本の電線を高さを揃えてやるのも大変でしたし、”中”の圧着がマジで力が必要で、片手でやっとできました。HOZANの合格クリップが欲しくなりましたが、今まで、手で押さえてやってたのに今更購入というのも気が乗りませんね。

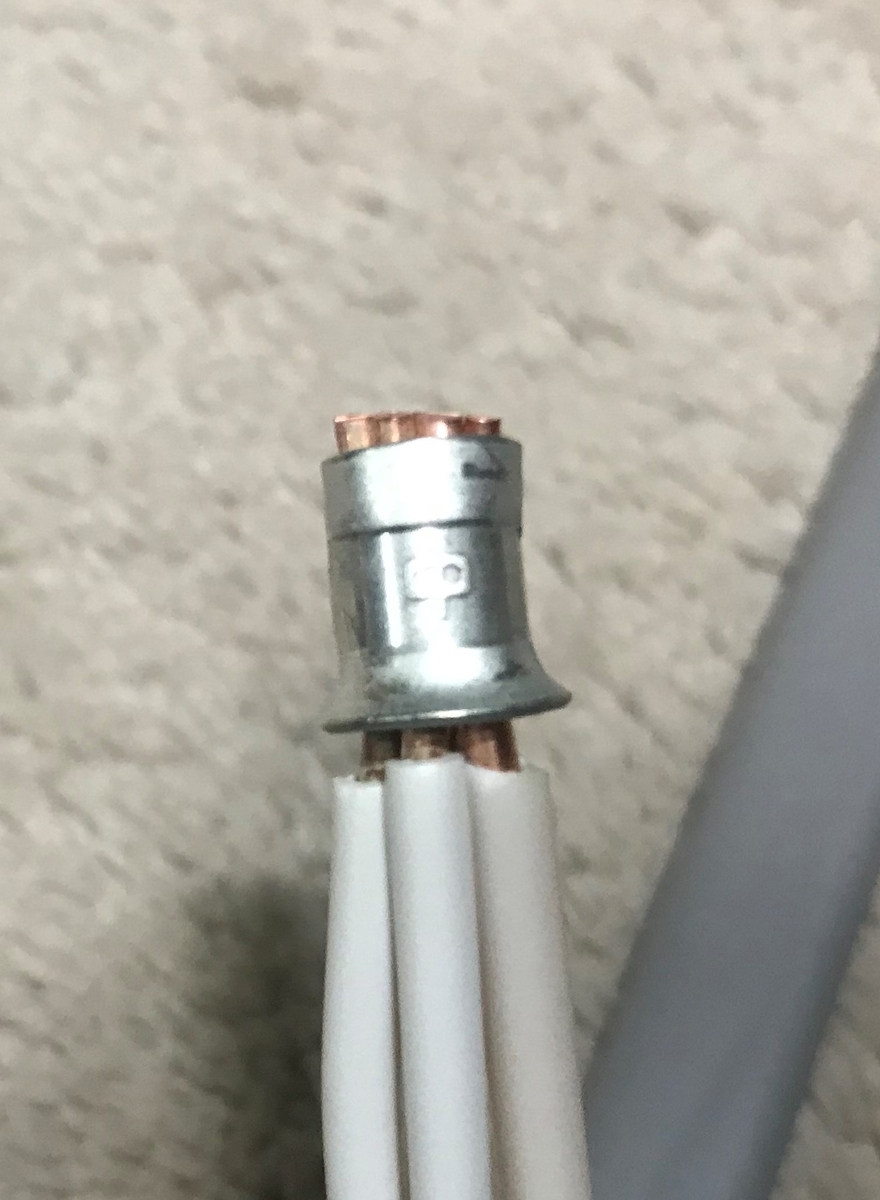

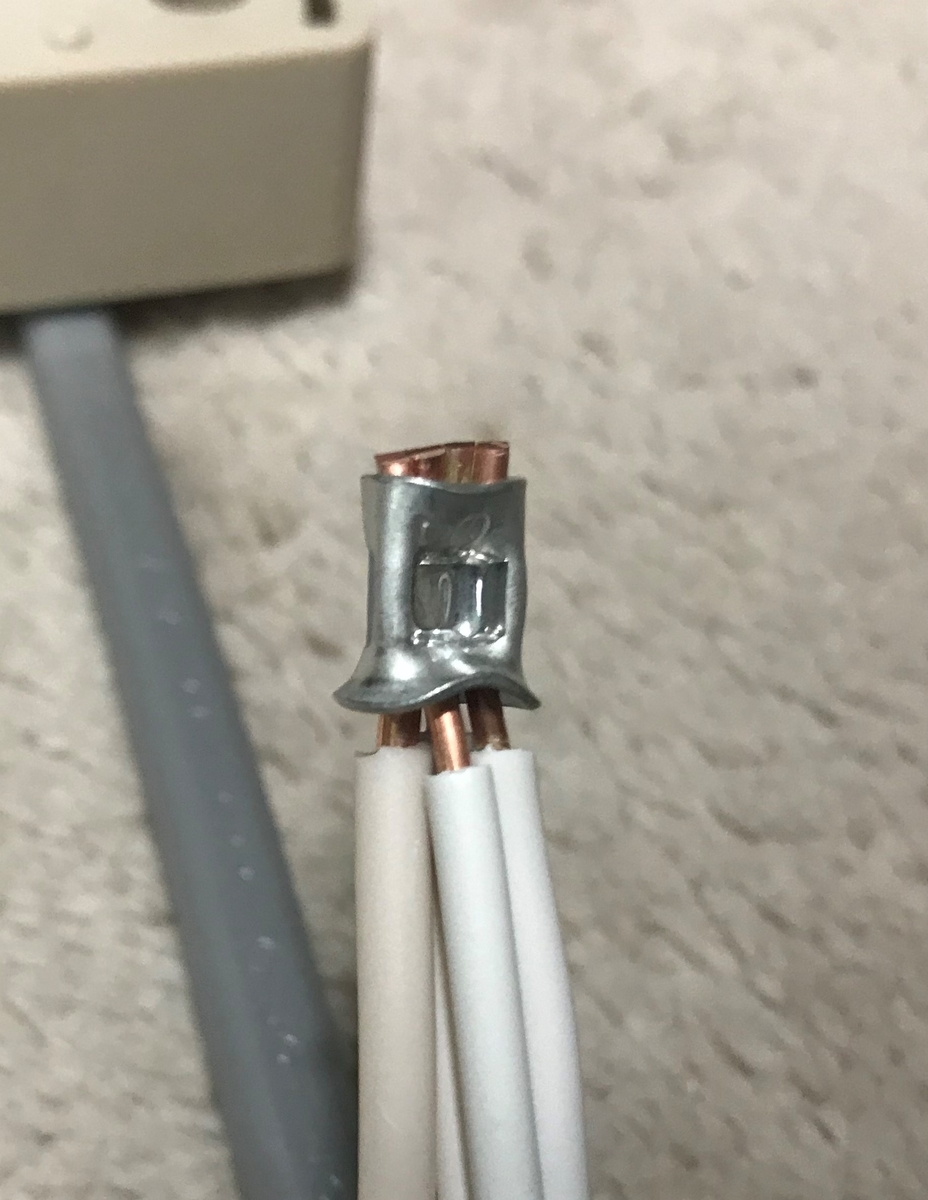

リングスリーブ中の出来具合です。リングスリーブ下の電線が長い気がしますが、欠陥基準の10mm以下ですので何とかなったかとは思います。
時間分析
今回も短く、31分20秒で完成できました。内訳は、
複線図作成 : 5分10秒
各配線加工 : 15分30秒
結線加工 : 7分40秒
点検 : 3分00秒
です。
技能試験まで、あと27日。残り問題4。
