Amazonで頼んだリレーが届いたので、遠隔モニタ装置の製作を進めます。ちなみに、ケースに付けたM3ナットは、瞬間接着剤でシッカリつきました。
AC100Vリレーの組付け

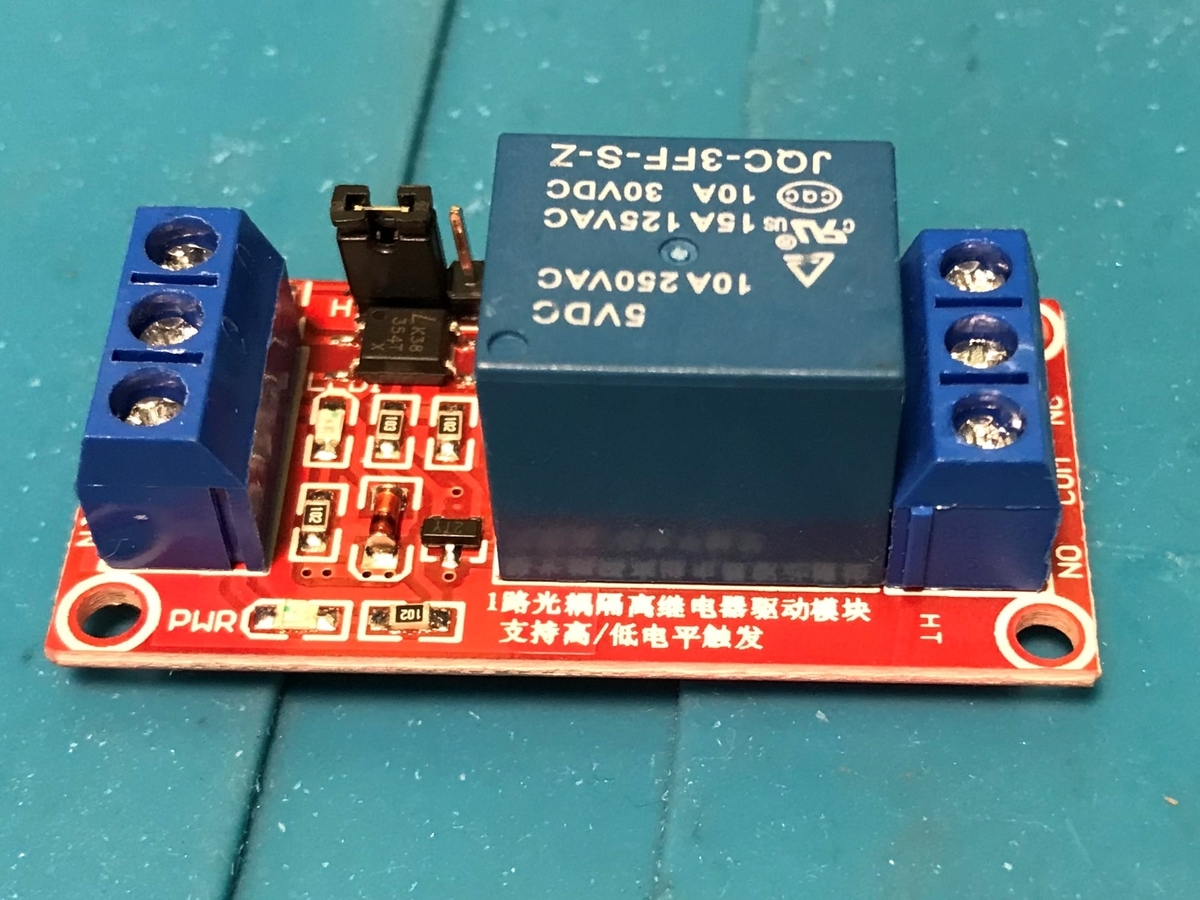

リレーモジュールは、コンセントとスイッチの間の隙間に組付けます。どう固定するかを考えた結果、埋込枠にブラットを立てて、そこに固定することにしました。
当然、ブラケットは、3Dプリンタで印刷です。
取付ブラケット

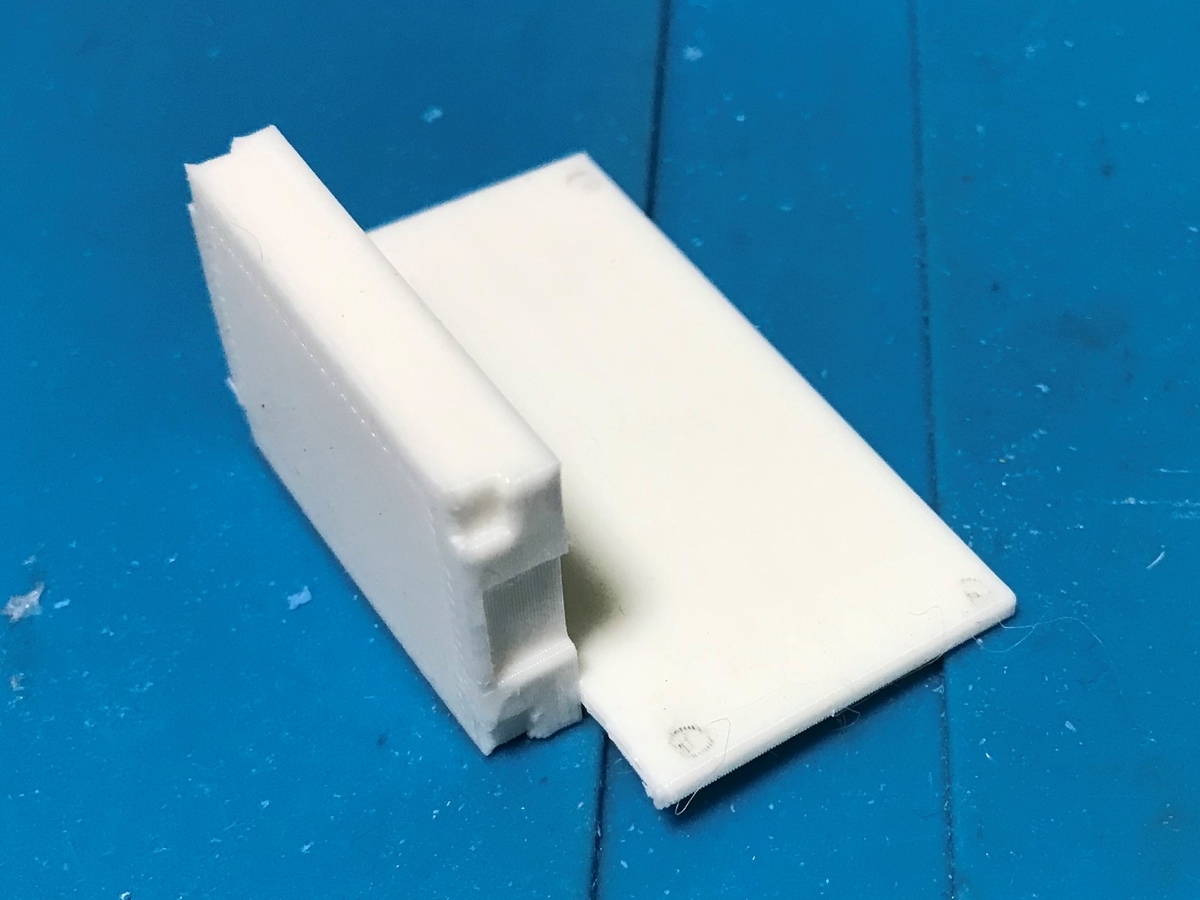

トライアル１回を経て、完成したブラケット。寸法的にもほぼピッタリ。一番苦労したのは、印刷時のはがれですね。どうも白色のPLAは、付きが悪いようです。

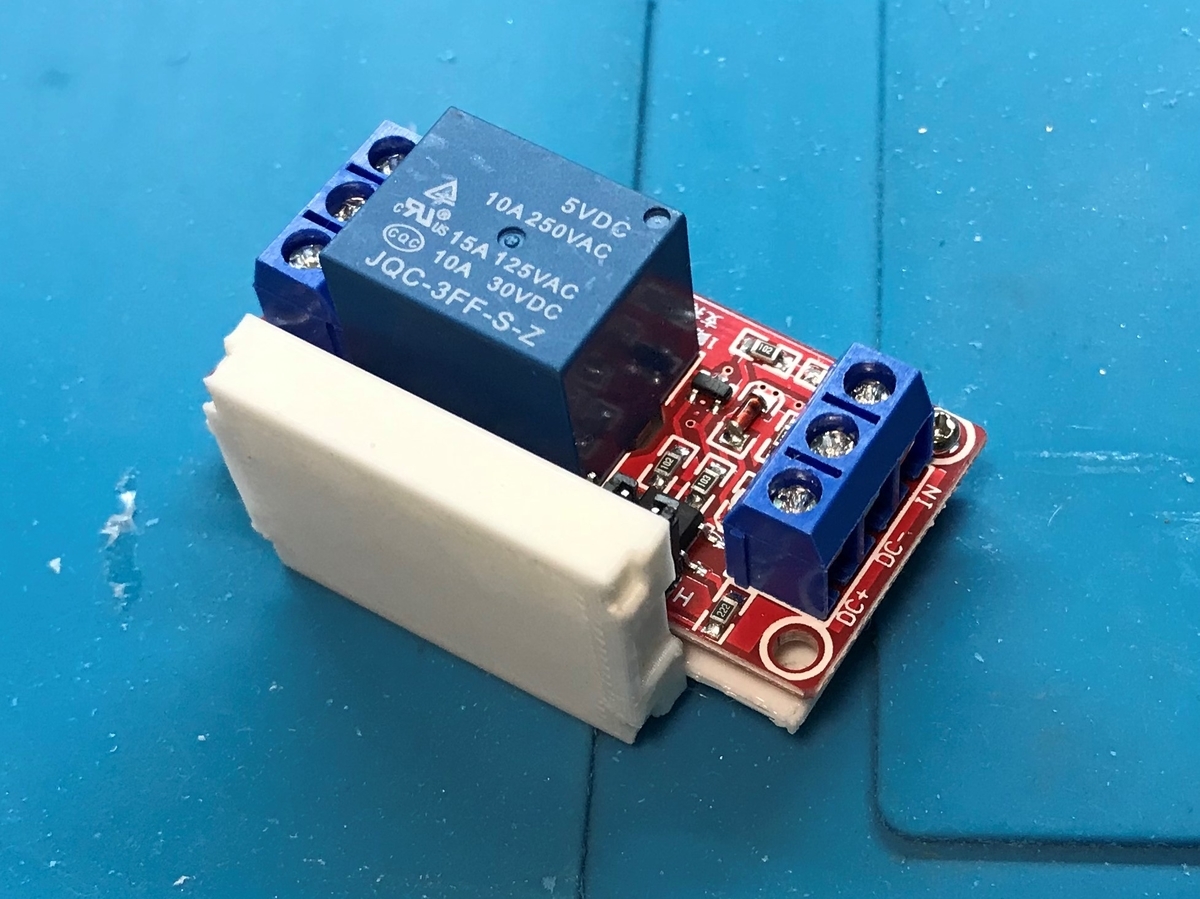

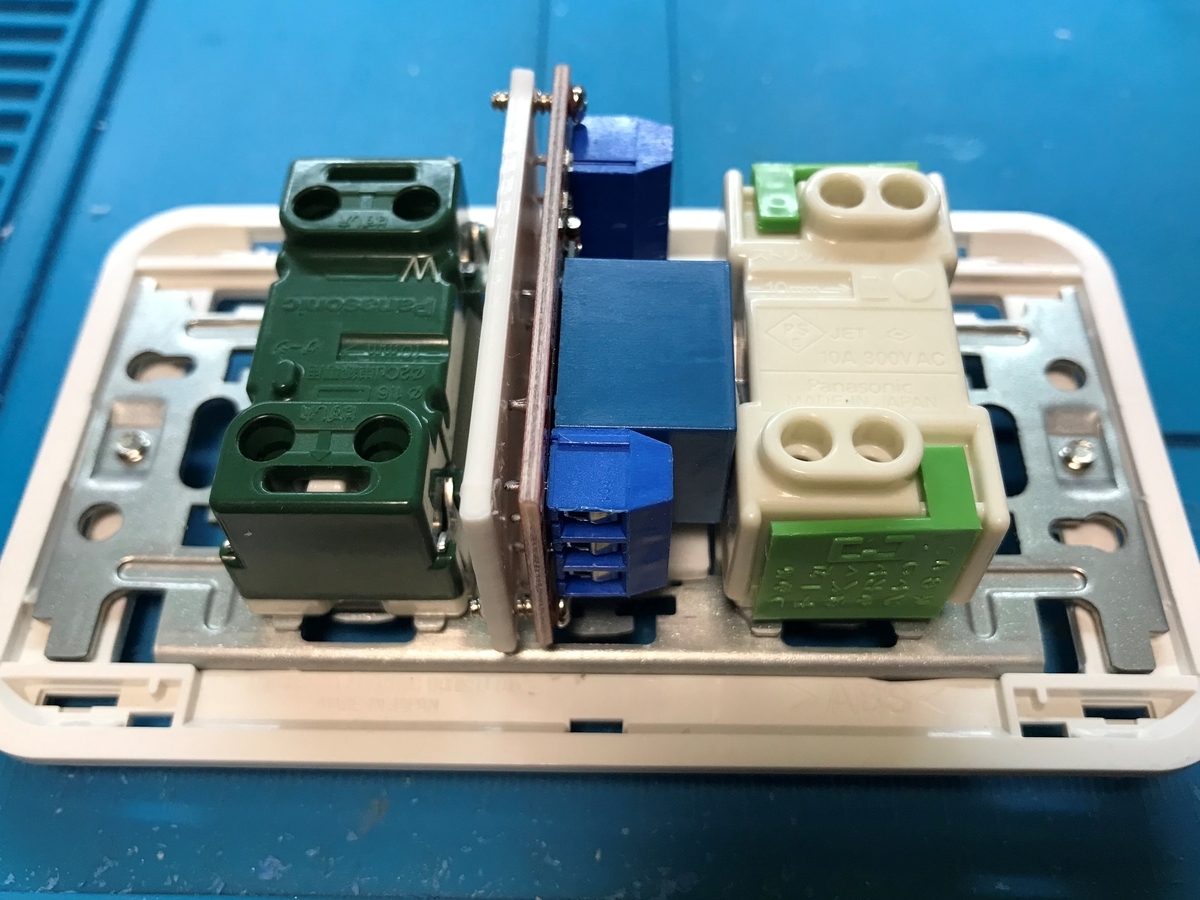

埋込ブラケットに取り付けたところ。この状態だと、リレーモジュールの端子の締め付けネジにドライバが届かないので、端子に電線を付ける時は、モジュールを一旦外します。

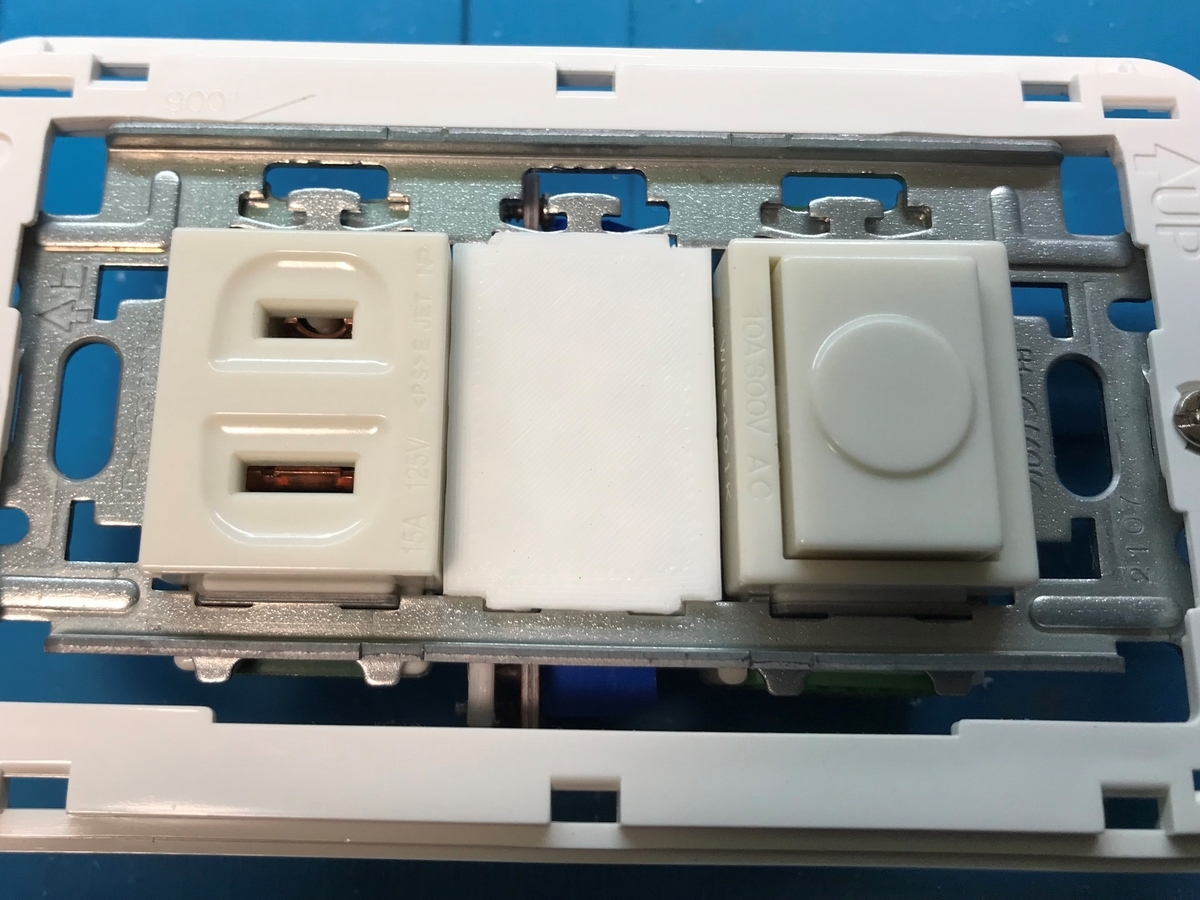

表から見たところ。埋込用ブラケットにピッタリでグラつきも無いのが良いです。流石3Dプリンター。

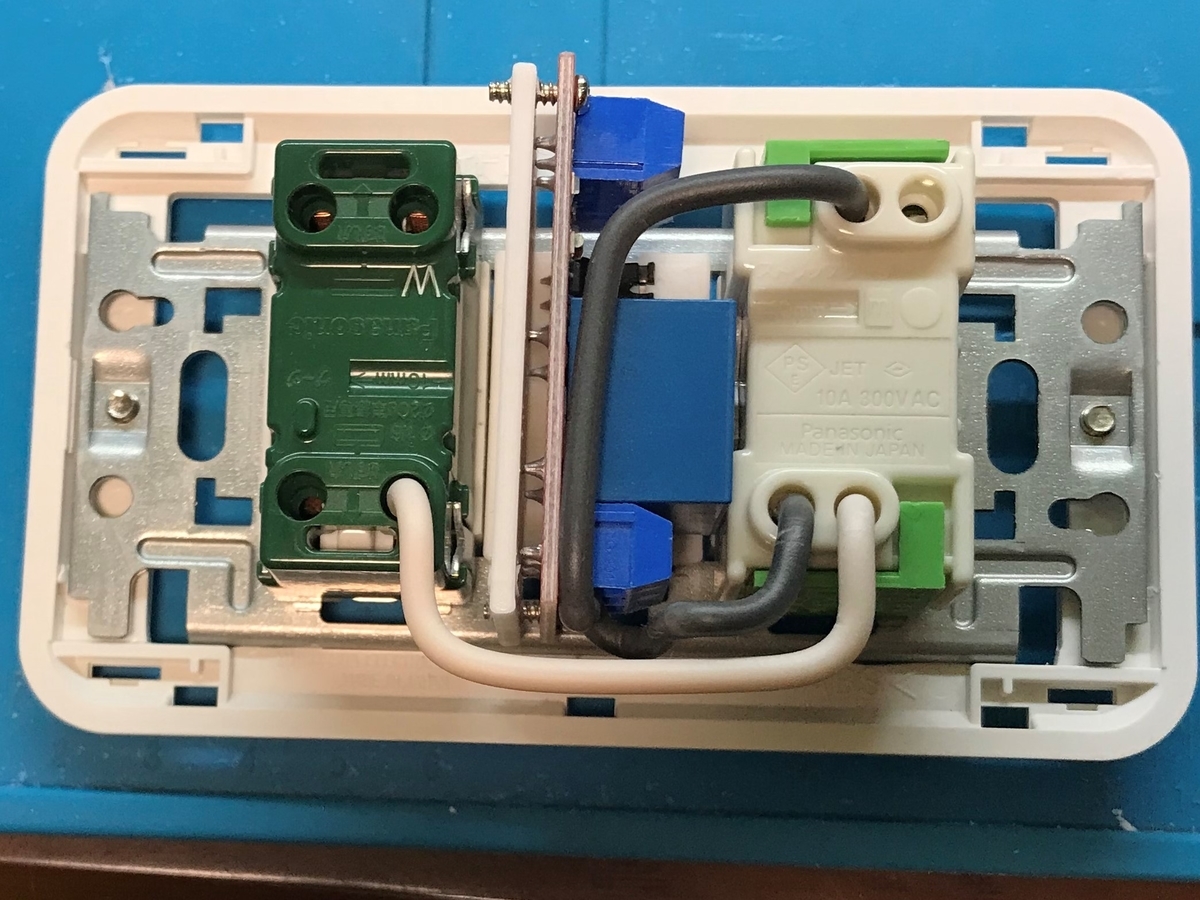

VVF Φ1.6の電線は、硬くて細かい細工には不向きですね。何とか、ペンチで整形して配線しました。ケースにもギリギリで当たらない配線になってます。
AC100ラインから、コンセント（左）の接地端子（Ｗ）と、スイッチ（右）の空き端子に接続してあげれば、ここは完成します。
ラズパイインターフェース
ラズパイとAC100Vリレーモジュール間のインターフェース回路。と言っても、トランジスタとリレーで、論理を反転させているだけですが。2SA1015を使って、電気的に論理を反転させることも考えましたが、電源OFF時の動きが不定なるかもということで、まずは、リレーで確認してからにします。

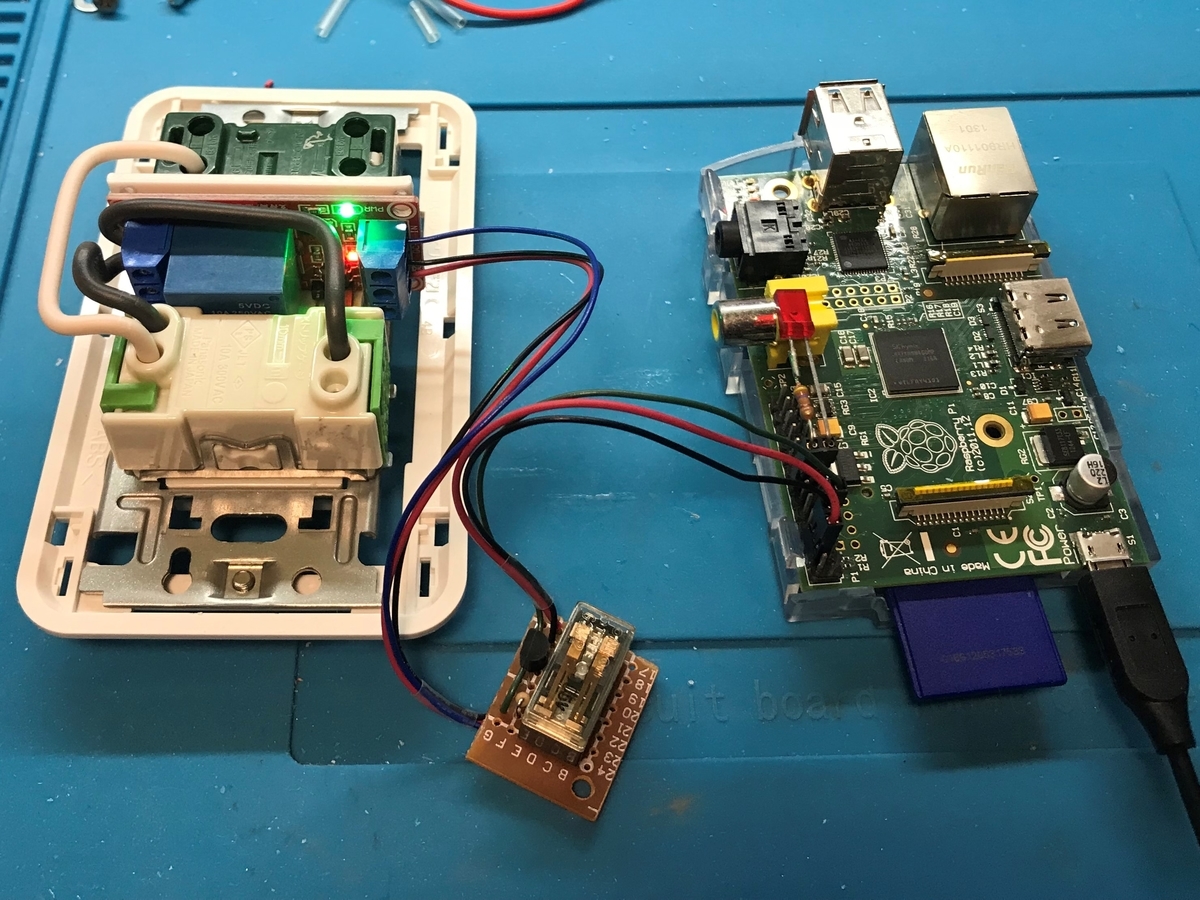

AC100リレーとラズパイを中間のリレー経由で繋いだところ。インターフェース用のリレーも、AC100Vリレーモジュールも5V電源は、ラズパイからとっています。ラズパイからの制御線は、電源オン時に０VとなっているＧＰＩＯ4（pin7）を使ってます。
仮組

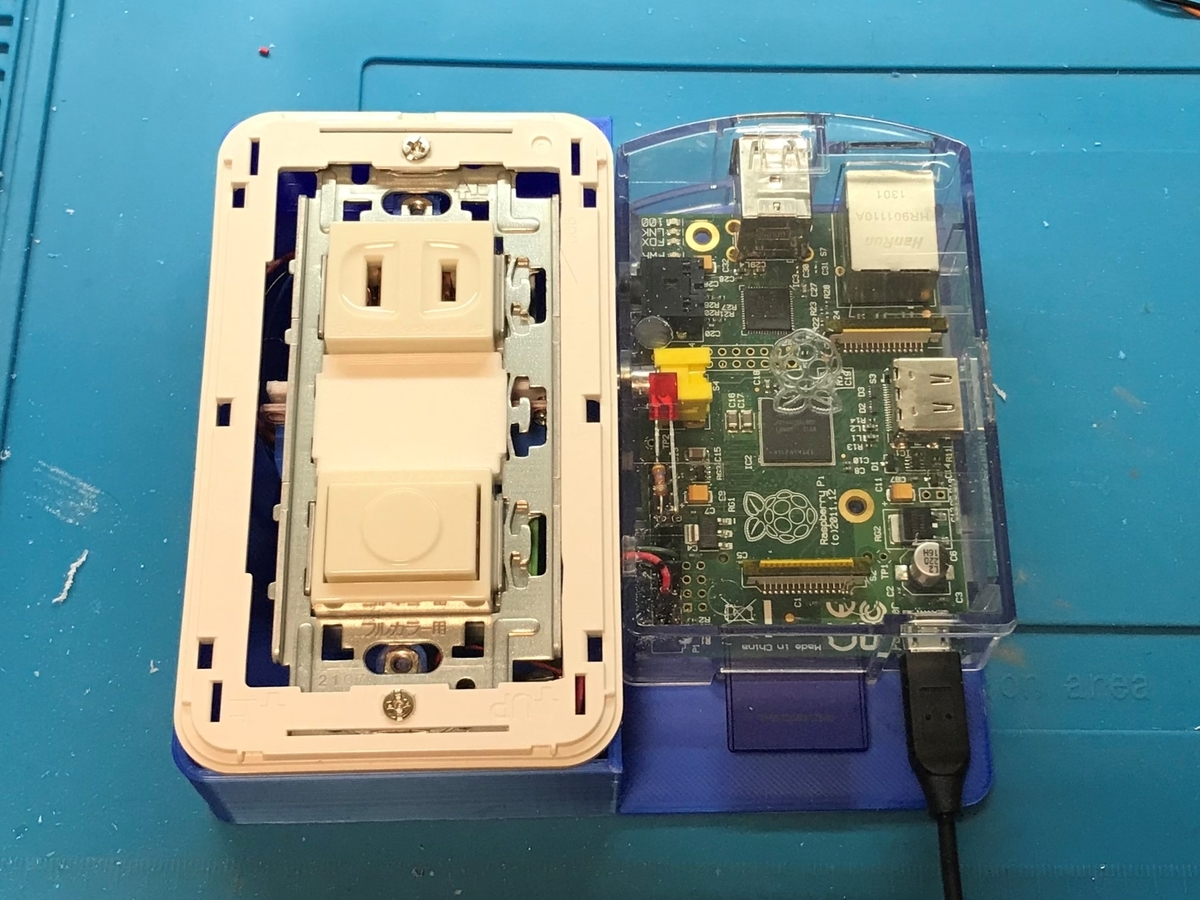

ラズパイの固定用の細工がまだですが、仮組してみました。ラズパイの電源は、コンセントにACアダプタを刺し、そこから供給する予定です。（3Dプリンタ用の電源も同じコンセントなので、二股コンセント要ですが）

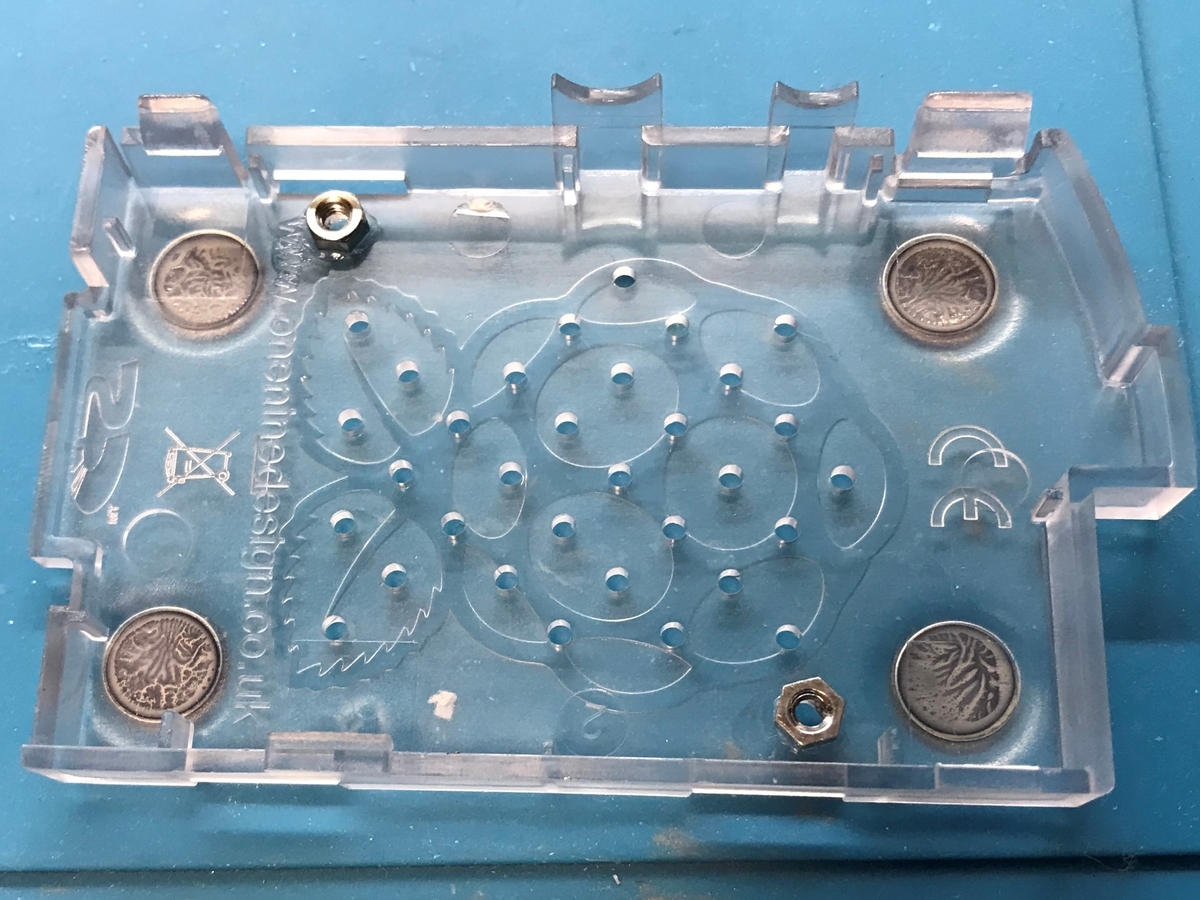

ラズパイの固定は、ラズパイ用のアクリルケースの裏にM3のネジを接着して裏からネジ止めします。
ということで、瞬間接着剤が完全に固まるまで、時間を置くことに。続きは明日行います。
今後
AC100ラインを結線し、作動確認を行っていきます。ただ、一つ懸念があります（詳しくは次回）。よろしかったら、お付き合いください。
ps:ラズパイの動きが、やっぱりおかしい。再起動繰り返すと正常になるんですが。
