大失敗をやらかしてしまいました。

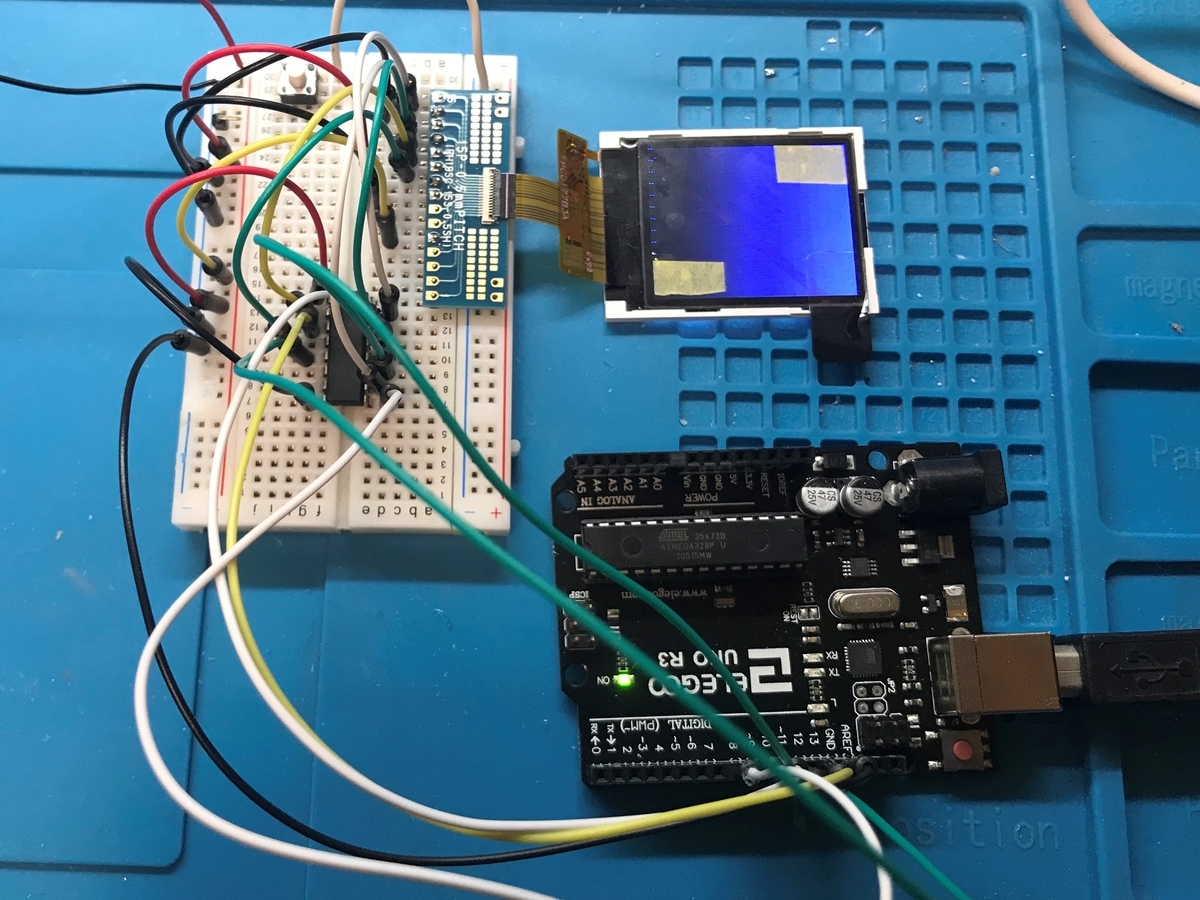

自作電源にLCDモジュールをつないだまま、電源スイッチをオンにしてしまい、LCDモジュールを壊してしまいました。あとで、電源オン時の過渡電圧を測ったら、ピークで15Vもありました。3.3Vのレギュレータ入れて置けばよかったです。
気を取り直して、他の部分から作って行きます。
LCD表示(積算時間、履歴、グラフ、表示部品)

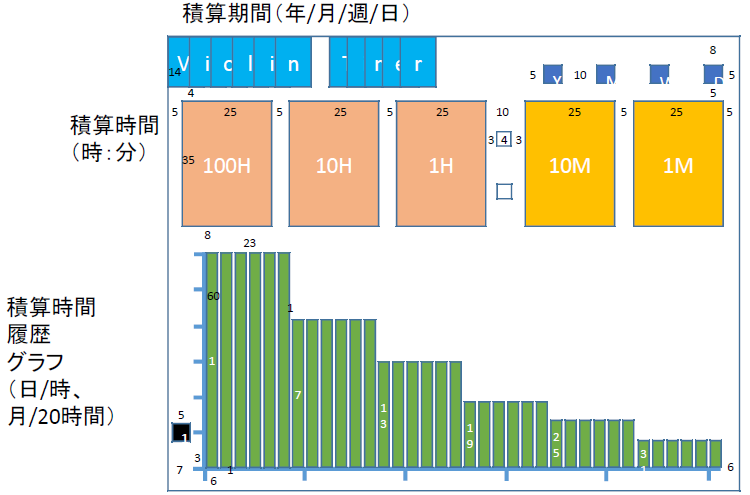

LCD画面イメージを作成。年、月、週、日単位での積算時間を上段に表示。下段は、各日の積算時間の履歴表示(36日分)。
これをもとに、Aruduinoで仮プログラムで表示までさせましたが、写真を撮る前に、LCDモジュールが逝ってしまいました。後悔、先に立たずです。
マイク回路

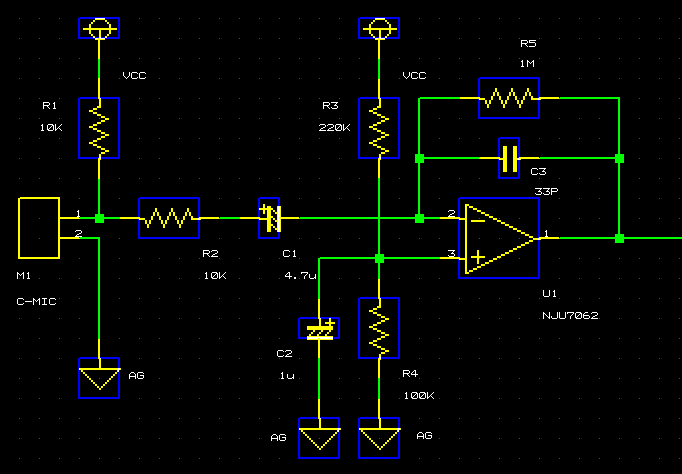

コンデンサマイク用のアンプ回路の確認をしました。消費電流を抑えるため、抵抗も高め、OP AMPも低消費電力タイプのNJU7062を使用。

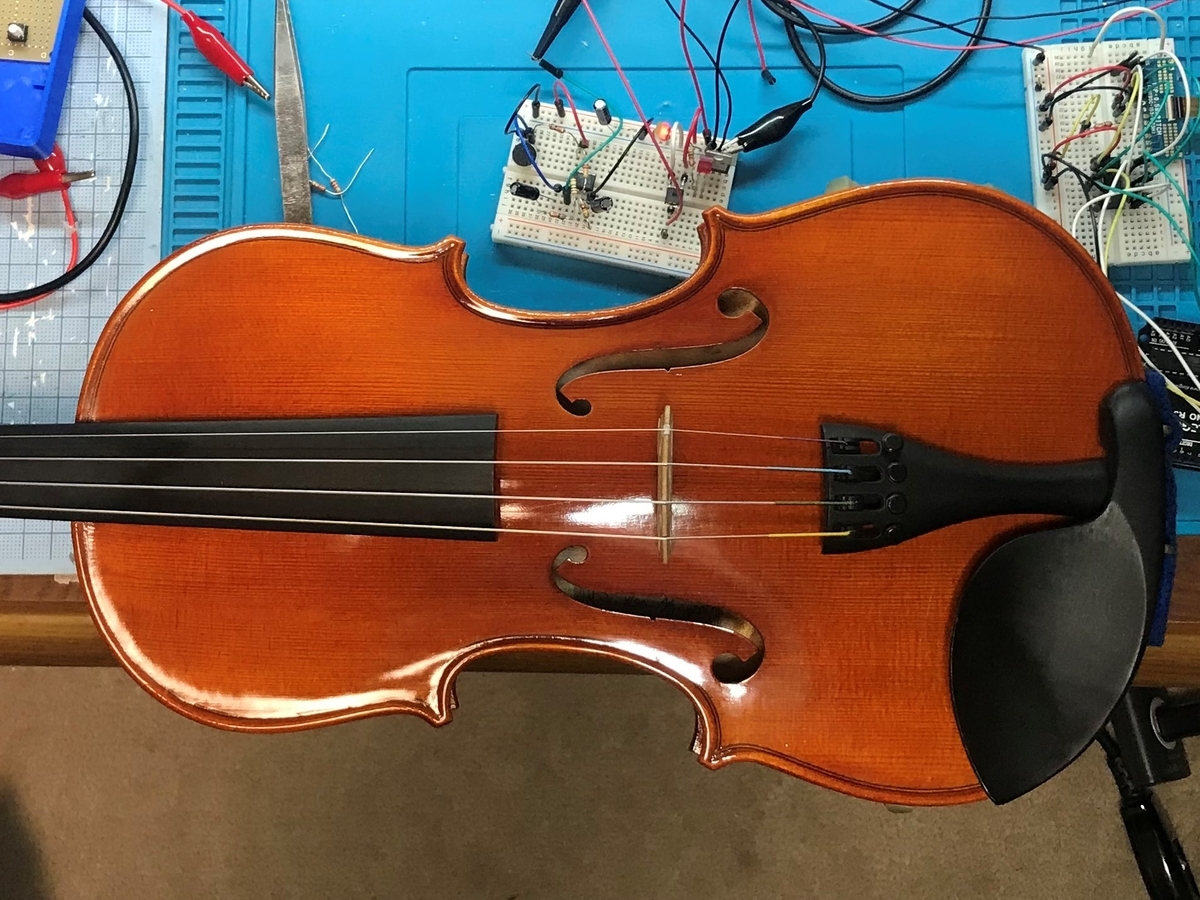

ブレッドボードで確認しているところ。実際にバイオリンを弾いて、AMPゲインも調整しました。
バイオリンの音(A線)は、こんな感じです。かなり大きめに弾いてますが、これ以上だと飽和してしまいます。が、一旦、回路はこれで決定します。
今後の計画
思いつく当たりで以下の項目を順不同で、作って行きます。このまま、Aruduinoで行くか、PICを使うかは、ソフトの試作をしながら決める予定。
よろしければ、お付き合いください。
