データロガーですが、ソフトの改善をこまごま続けてきましたが、一旦完成とします。
これを作った最大の目的として、SDカードを使って見る事でしたが、無事にできたので、まだ少し改善していくと思いますが一旦完了です。
データロガー完成
その後の細かな改善は、次の通り。
・アナログ入力力にCRフィルター追加
1msサンプルを念頭に、約160hzのフィルター追加。サンプリング周波数の1/2以上の周波数成分は、1/2から折り返した周波数のノイズになると言う、サンプリング定理を知らない人も多いですね

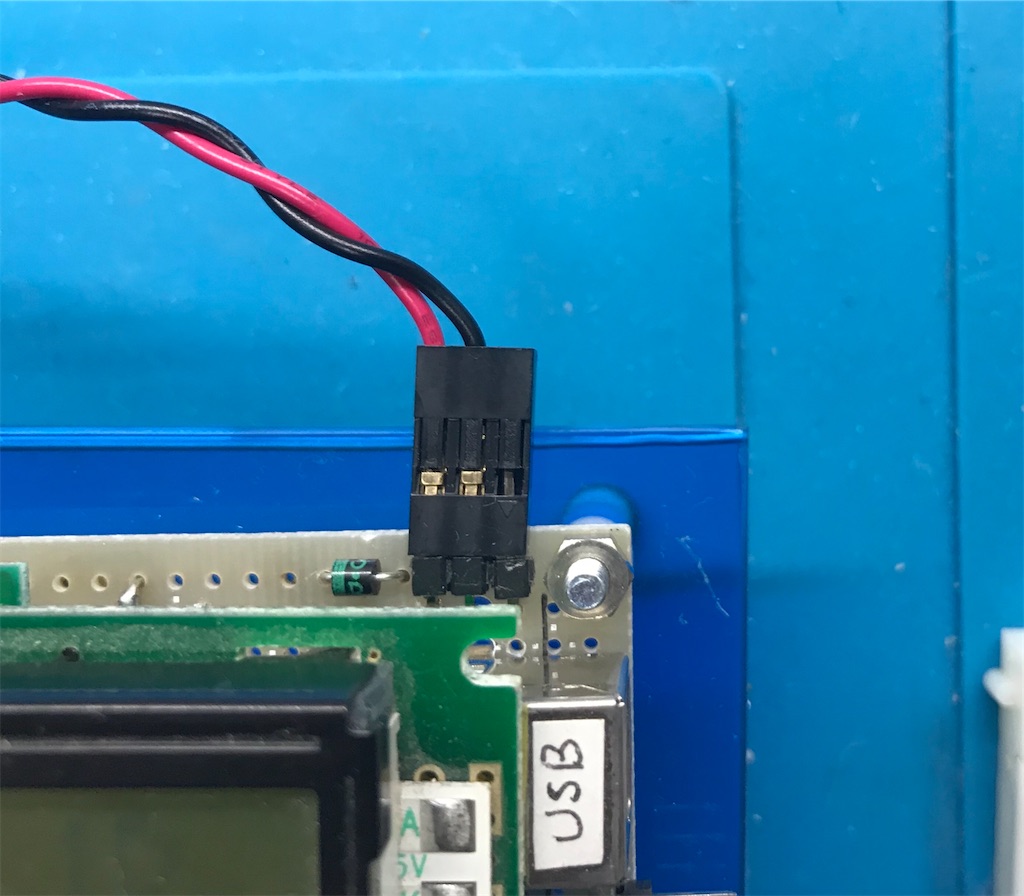

・電源コネクタのバカよけ
間違って逆挿しても壊れない様、3ピン化し、左を＋、中央をGNDとします。右は空きピンですので、逆にしても電源が入らないだけです。
再度、回路図、配置図を掲載します。ソースコードは、整えたらgitHubに置きたいです。

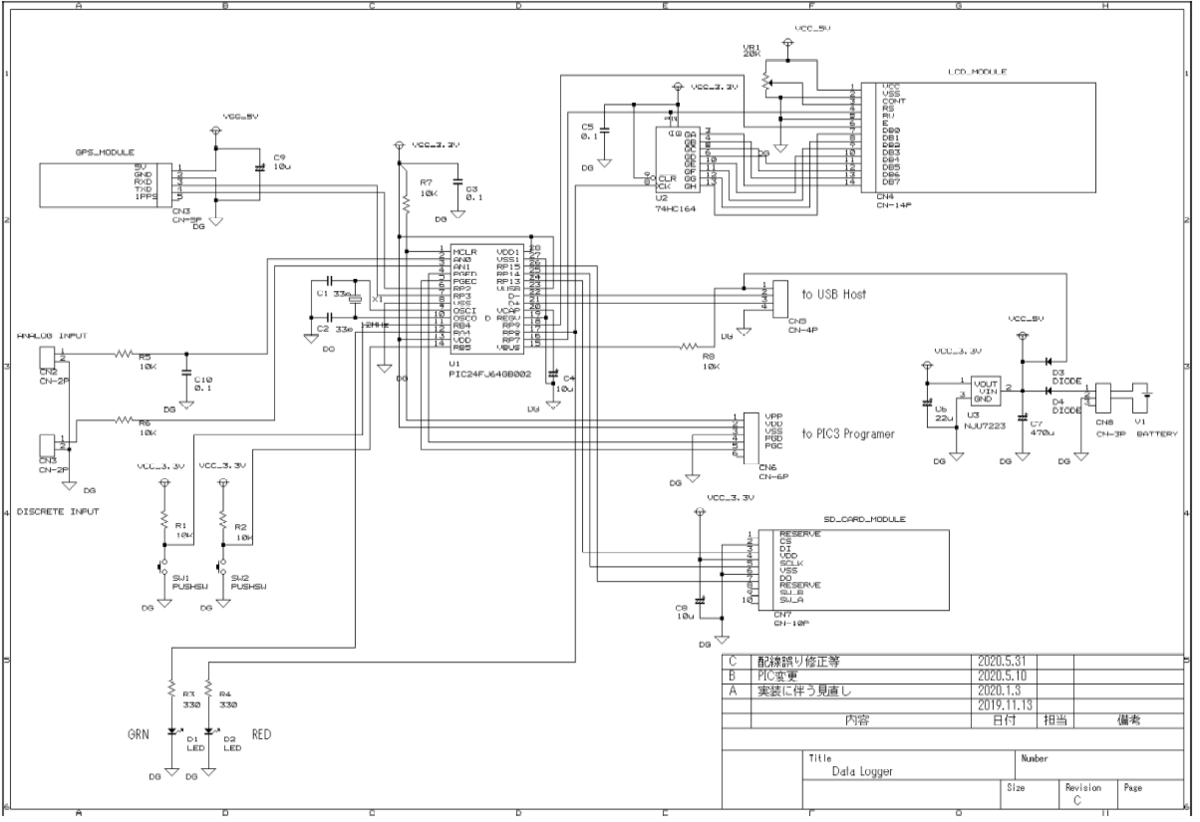

回路図

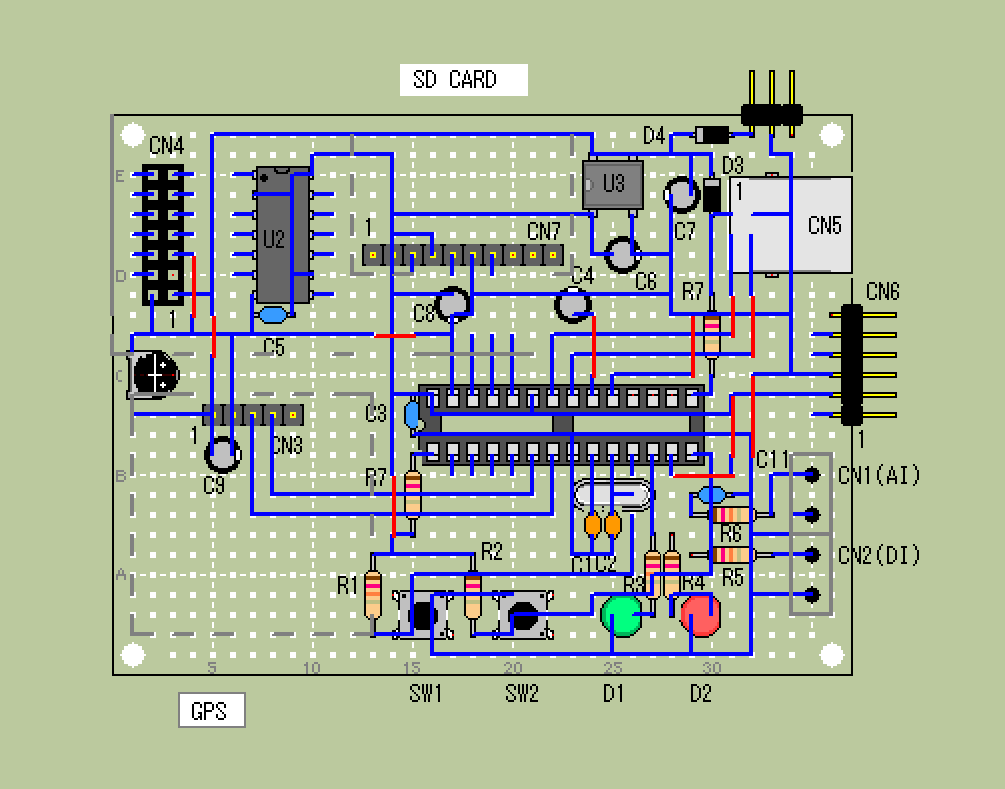

実態配線図
ジャンパー線は省略
