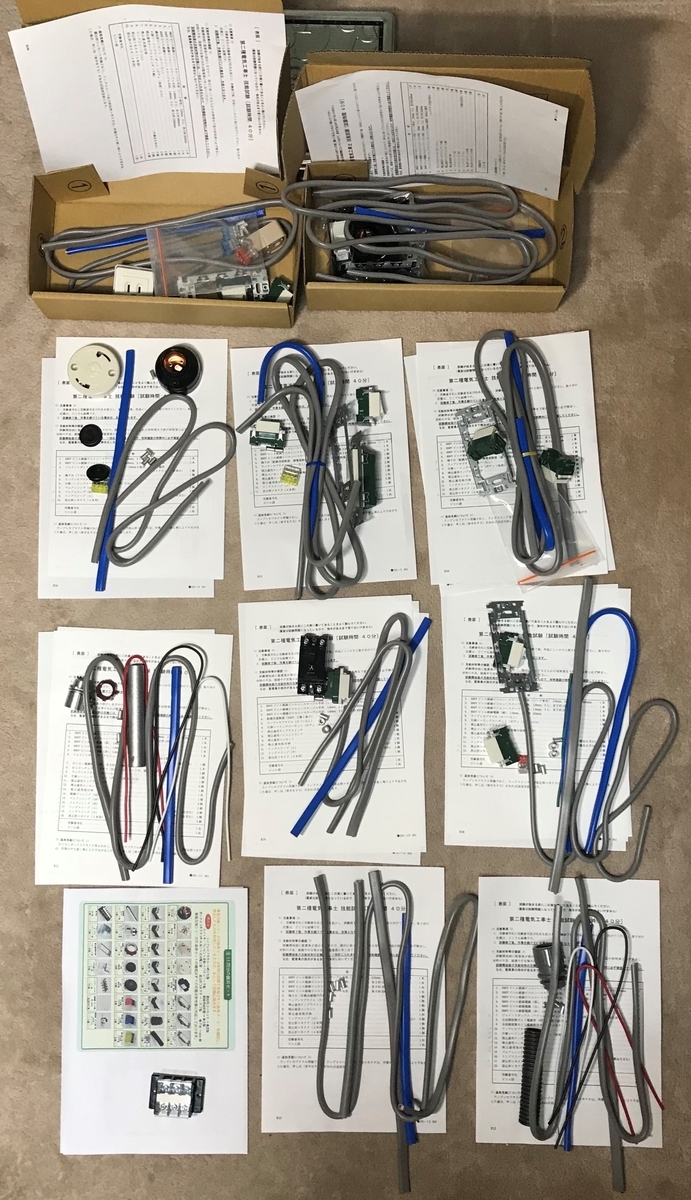

全候補問題セット
追加の材料が必要になったらすぐ購入しなければいけないので、過不足を確認する意味でも、先日、残りの問題セットを全部作成しました。スイッチ類は再使用するので、結局足りないものは、6端子の端子台のみでした。早速amazonで購入しました。
実技演習5問目

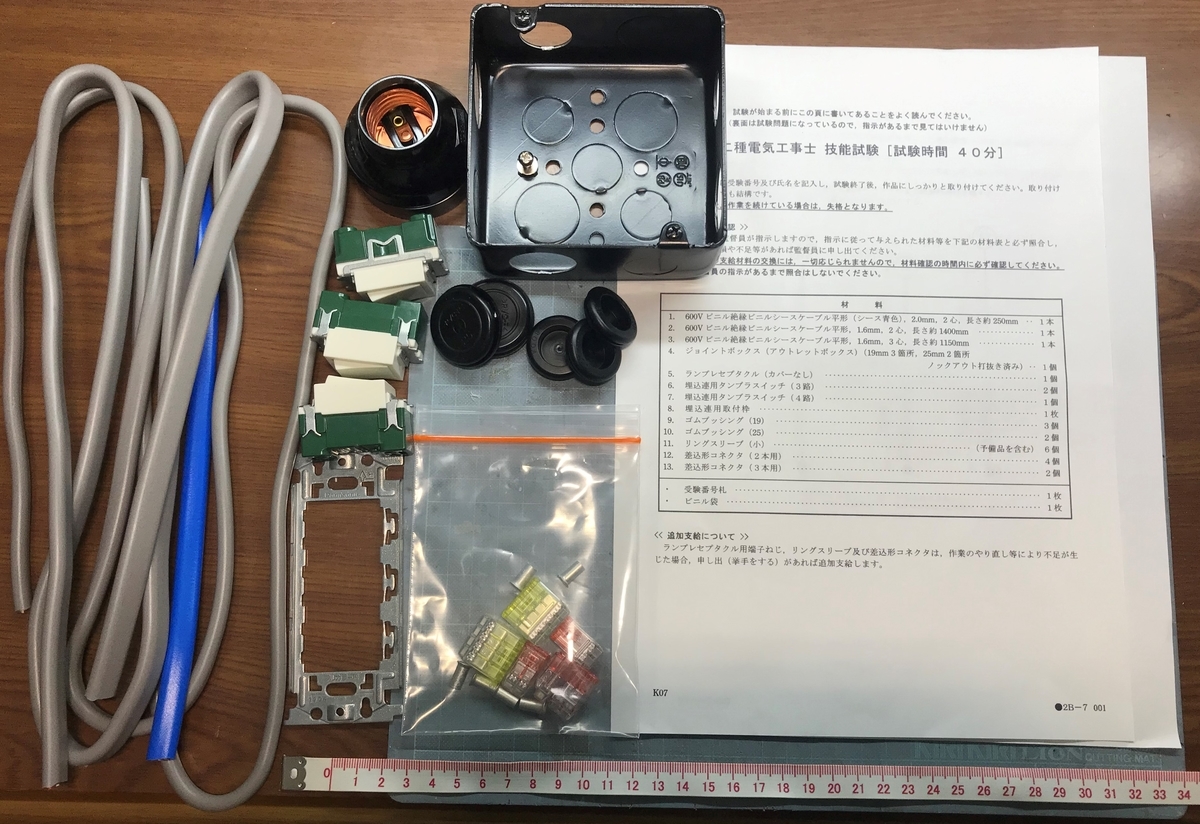

先に候補問題7をやります。演習を開始してから問題セットで2つ間違いがあり、あたふたしました。写真では4本用の差し込みコネクタが写っていますが、使用するのは3本用のものです。また、ジョイントボックの穴は、予め開けておいたのですが、大小を1つ間違*1えていました。
演習結果
全体写真。今回、ジョイントボックと4路スイッチが新しいです。ケーブル部は8本です。
細部結果

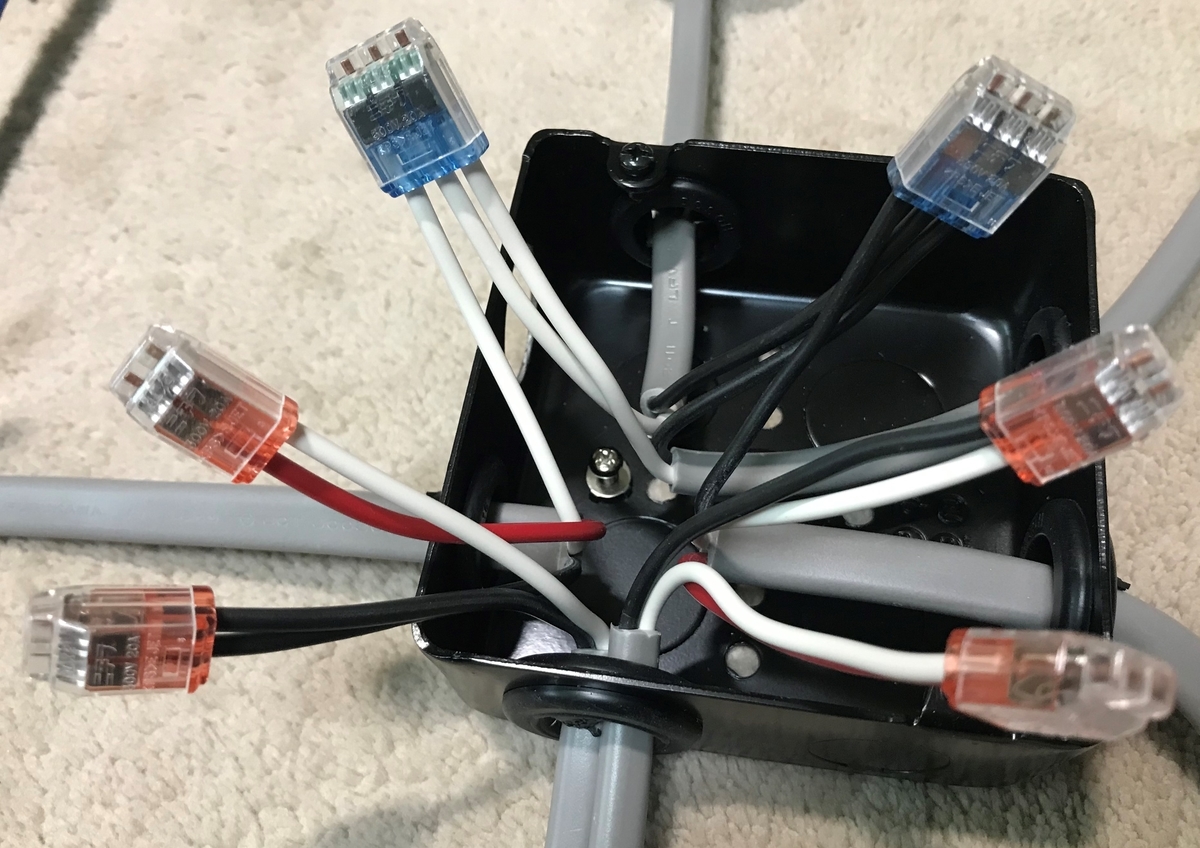

ジョイントボックス。穴のサイズ間違えは、ゴムブッシュのサイズが合わないので焦りました。ジョイントボックス内の作業は、電線が密集してやりずらいですね。(ジョイントボック加工 2分40秒)

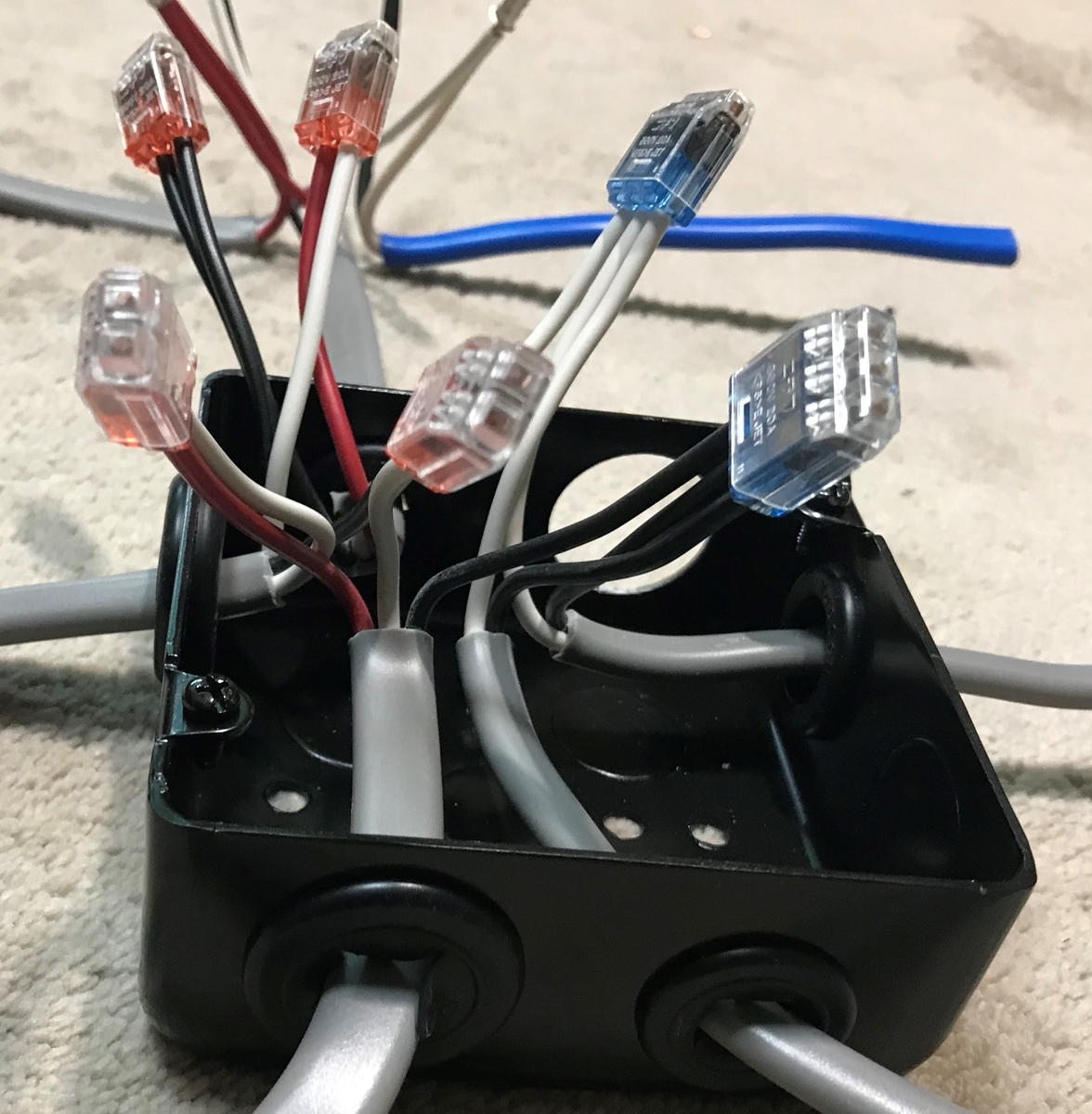

別の角度から見たもの。右奥の穴が、間違えて開けた穴(Φ25)。

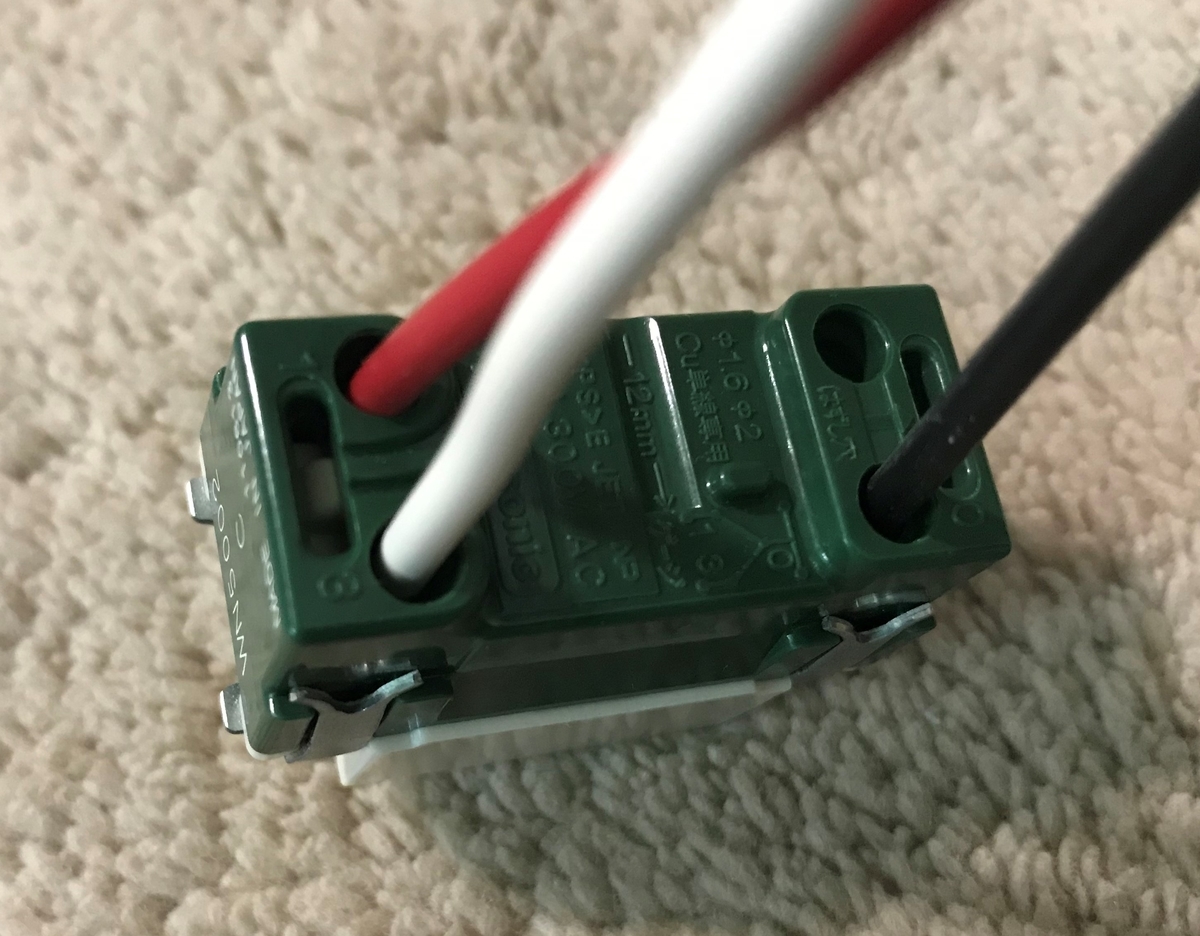

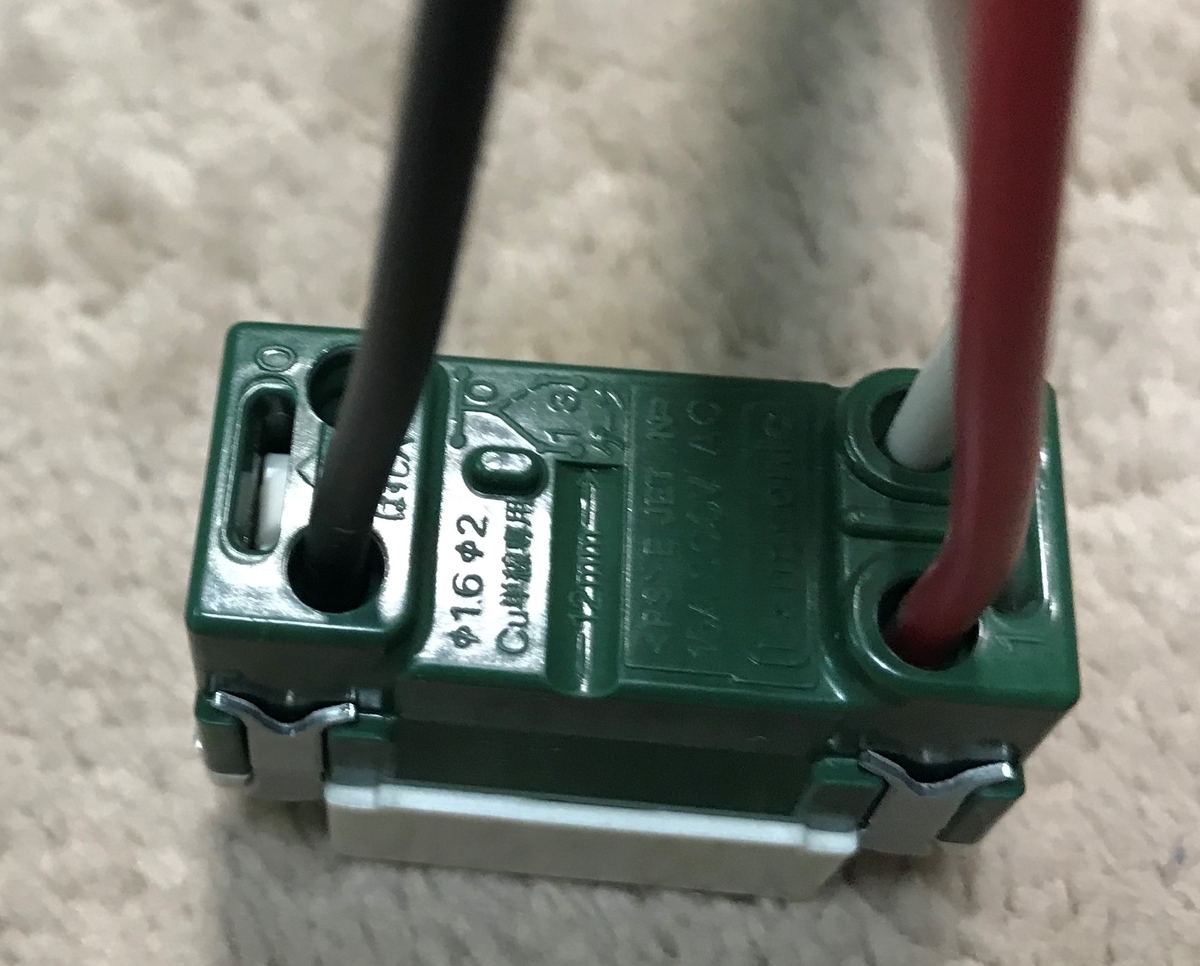

タンブラスイッチ(3路)。(4分10秒、2個分)

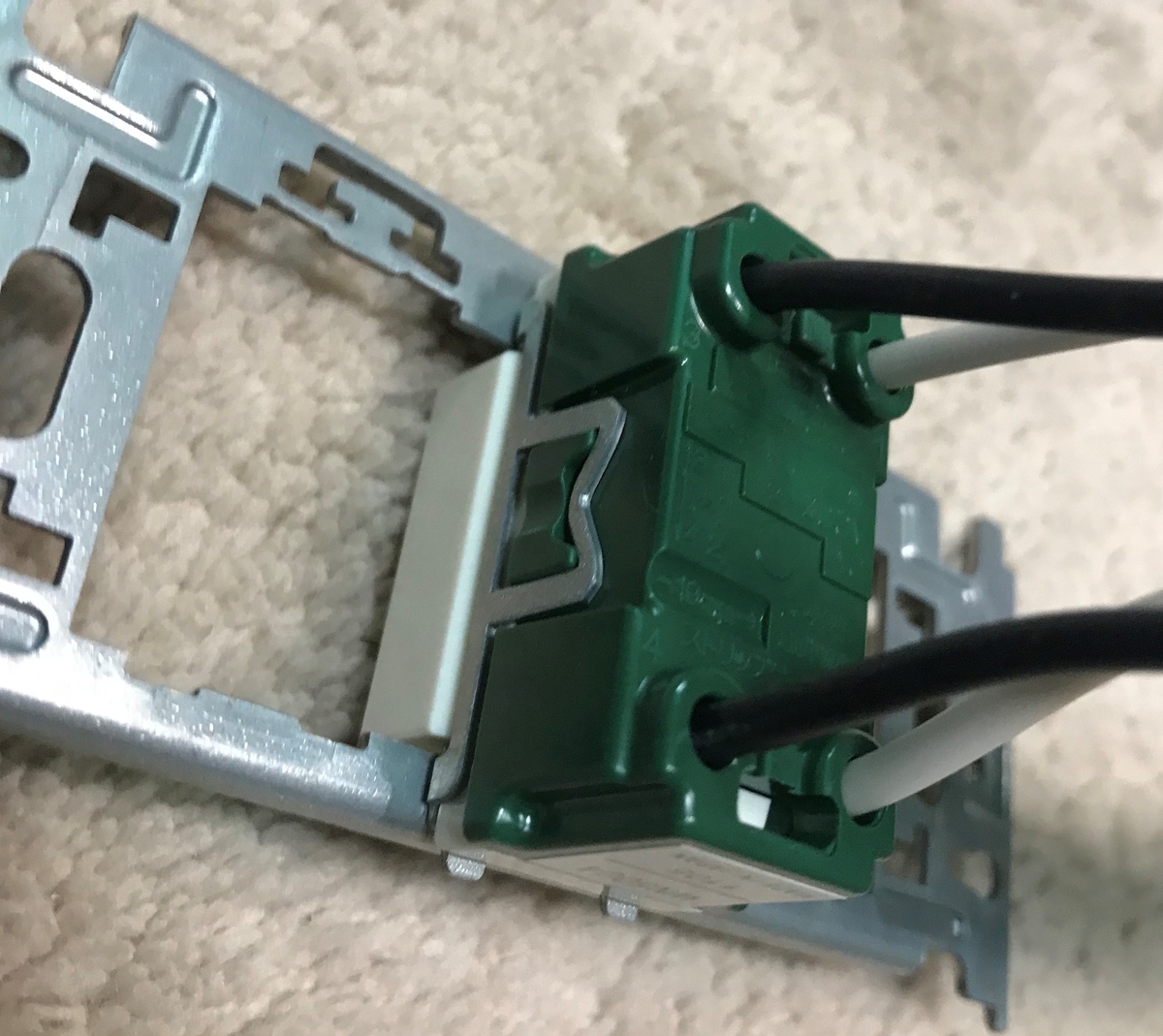

タンブラスイッチ(4路)。ケーブルが2本あるので、どうしても時間がかかります。また、配線した後、取付枠をつけてないことに気づき、後から付けるというミスもあり。(3分20秒)

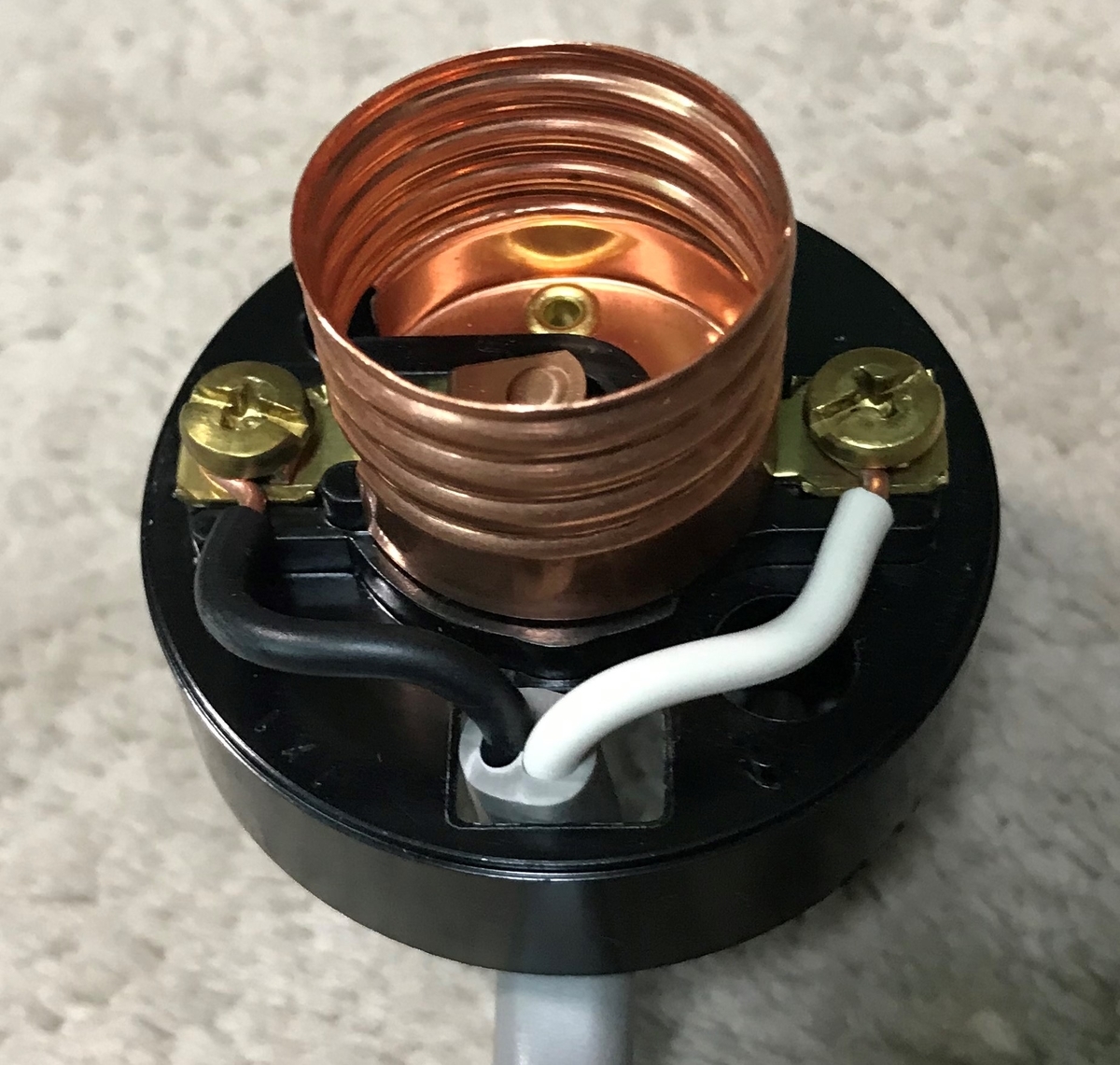

ランプレセプタクル。(4分ちょうど)

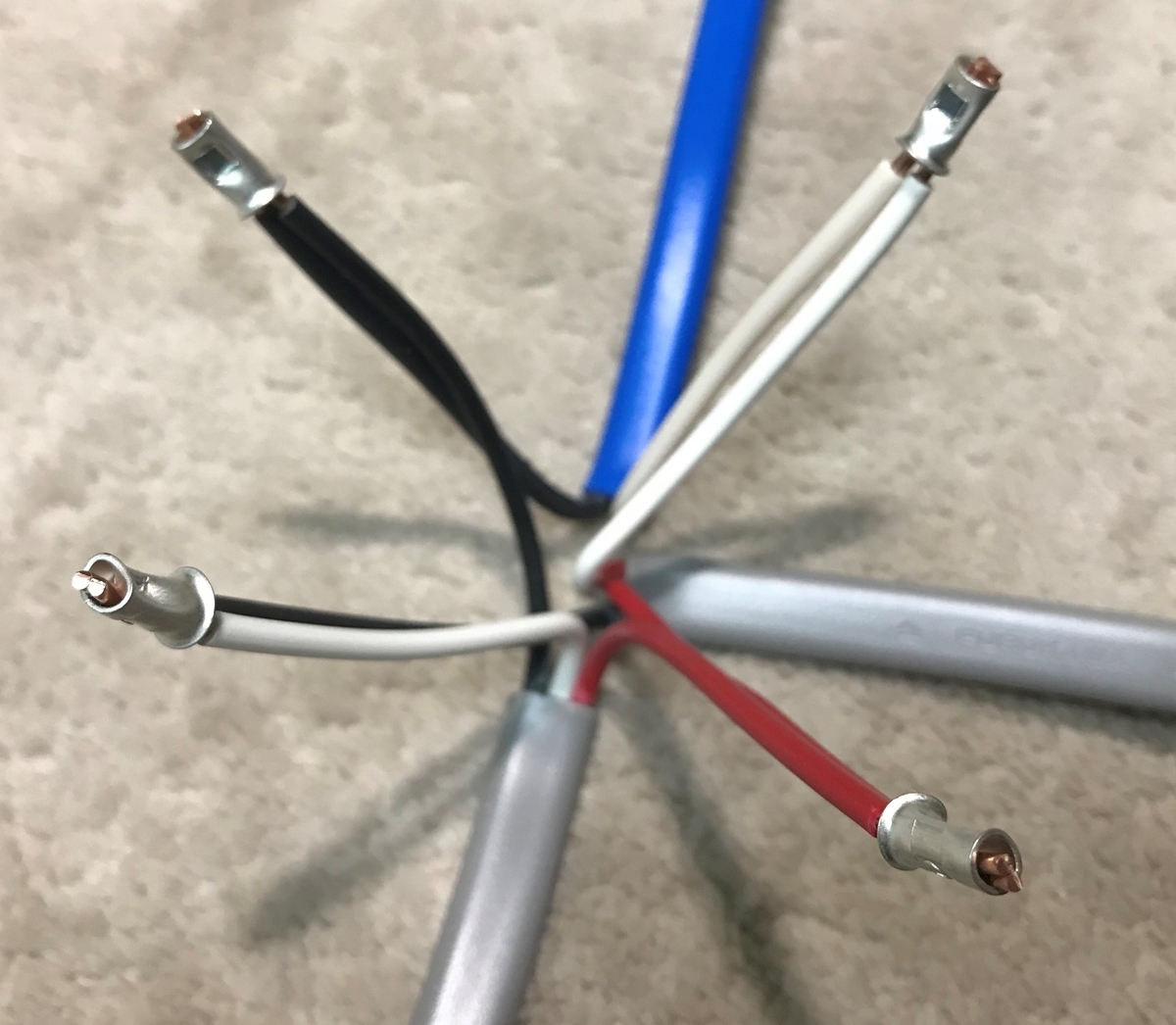

リングスリーブ。下二つは、(白、赤)(赤、黒)のパターンでも問題ないですが、やっぱり、できるだけ線の色は揃えるようにしています。(差し込みコネクタも含め、12分)
今回、最後の点検時、リングスリーブの突き出た電線の処理を忘れていることに気づきました。危ない危ない。
時間分析
今回は、点検含め、38分00秒で完成できました。内訳は、
複線図作成 : 6分50秒
各配線加工 : 14分30秒
BOX : 2分40秒
結線加工 : 12分00秒
点検 : 2分00秒
です。
今回は、BOX加工、ケーブル数が8本と、少し時間がかかってしまいました。作業には大分慣れてきた感じですが、アクシデントがあると焦りますね。この調子で頑張ります。
技能試験まで、あと39日。残り問題8。
*1:HOZANのビデオを見た開けたのが失敗。大小の個数が逆でした
