第5工程の組立に進みます。今回からトゥールビヨンの組み立てにはいります。
工程5:トゥールビヨン
トゥールビヨンの構成部品を組み立てていきます。
組立:h1
トゥールビヨンの下部の歯車部です。まだ、これがどう組み上がっていくよく分かりません。
組立:h2
遊星歯車が付きました。トゥールビヨンの中のテンプが遊星歯車と共に動くんでしょうか。
組立:h3
ガンギ車と言うもののようです。これとアンクルというもので脱進機を構成し、テンプの動きを一定の速度の回転に変換するみたいです。(ネットでトゥールビヨンの機構を調べると、歯車部がキャリッジといって、これがガンギ車と一緒に回転するんだとか。といっても、ちょっと構造が違っていそうで、どう動くかはこの時点では不明)
組立:h4
アンクルに相当するもの。右側の部分がテンプにつながっていくようです。(取説では、これをエスケープフォークと書いていました)
組立:h5
アンクルが完成したところ。左側のカギ状のものが、ガンギ車の歯にかみ合います。
組立H完成
アンクルを組付けたところ。ガンギ車にトルクを掛けた状態で、アンクルを左右に動かすと、ガンギ車が、カチッ、カチッと一定角度で回転していきます。
そうすると、遊星歯車に回転が伝わり、大きな歯車(組立h1)も反対方向に回転してきます。このあと、どう動くかは、今だ良く分かりません。
組立:i1
テンプが収納される側のフレームです。
組立:i2
レバーAと書いてありました。テンプのスプリングを固定し、テンプの回転周期を可変とするためのものです。
組立:i3
レバーBです。テンプのスプリングの端を固定するものです。
組立I完成

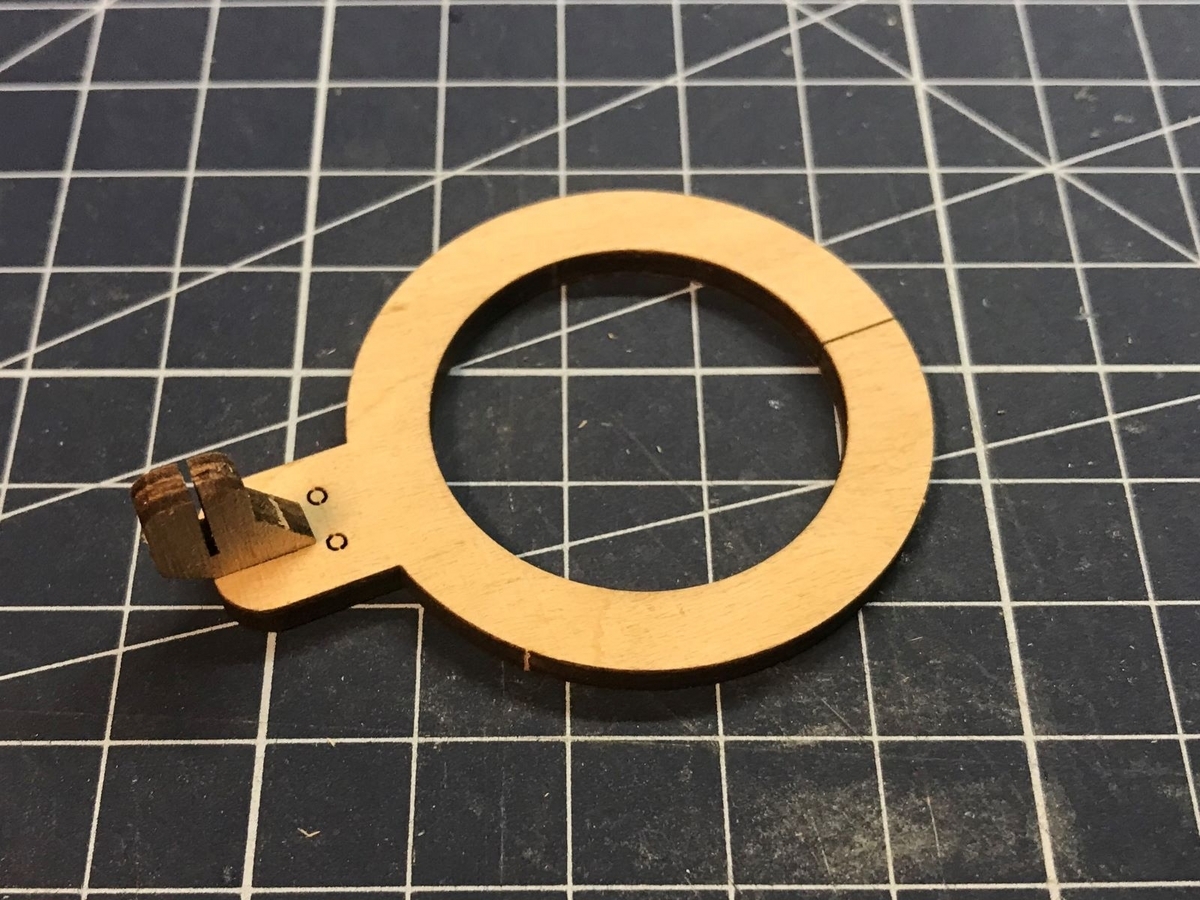

フレームに、レバーAとレバーBを組付けたところ。この上にテンプが載る形です。
また、全体の機構がどう動くのか分かりませんが、今回はここまでです。
今回の成果
第5工程が完了しました。次で、トゥールビヨン核心部分の組立に入ります。
<進捗>
・トゥールビヨンの構成品組立
・使用部品 No.107~144
・作業時間:1時間15分(累積:6時間39分)
