実技演習７問目
候補問題５です。
演習結果

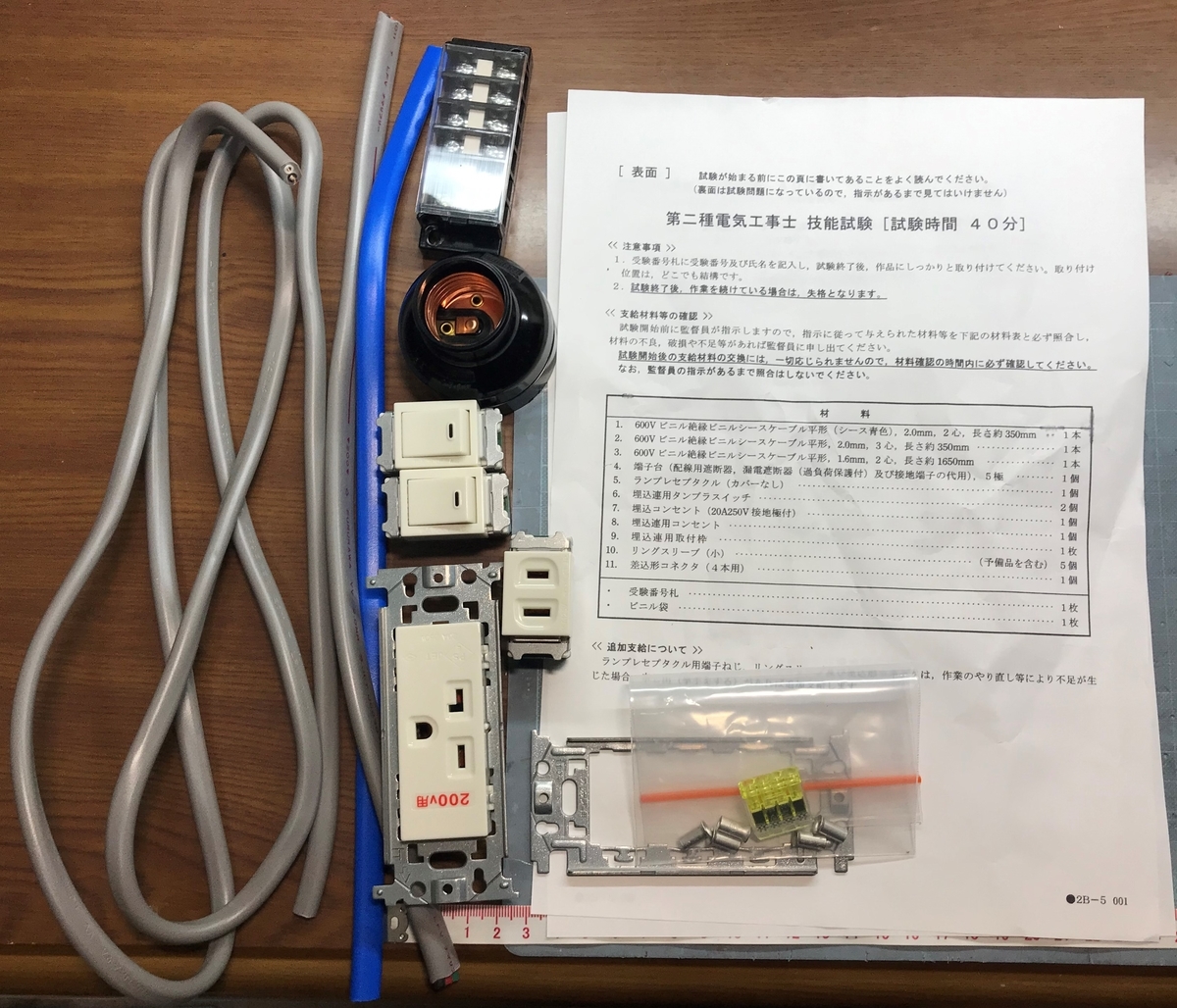

全体写真。今回も、目新しいアイテムは250V20Aコンセントですが、施工方法の目新しさは無いですね。ケーブル部は６本と、簡単な部類です。
細部結果

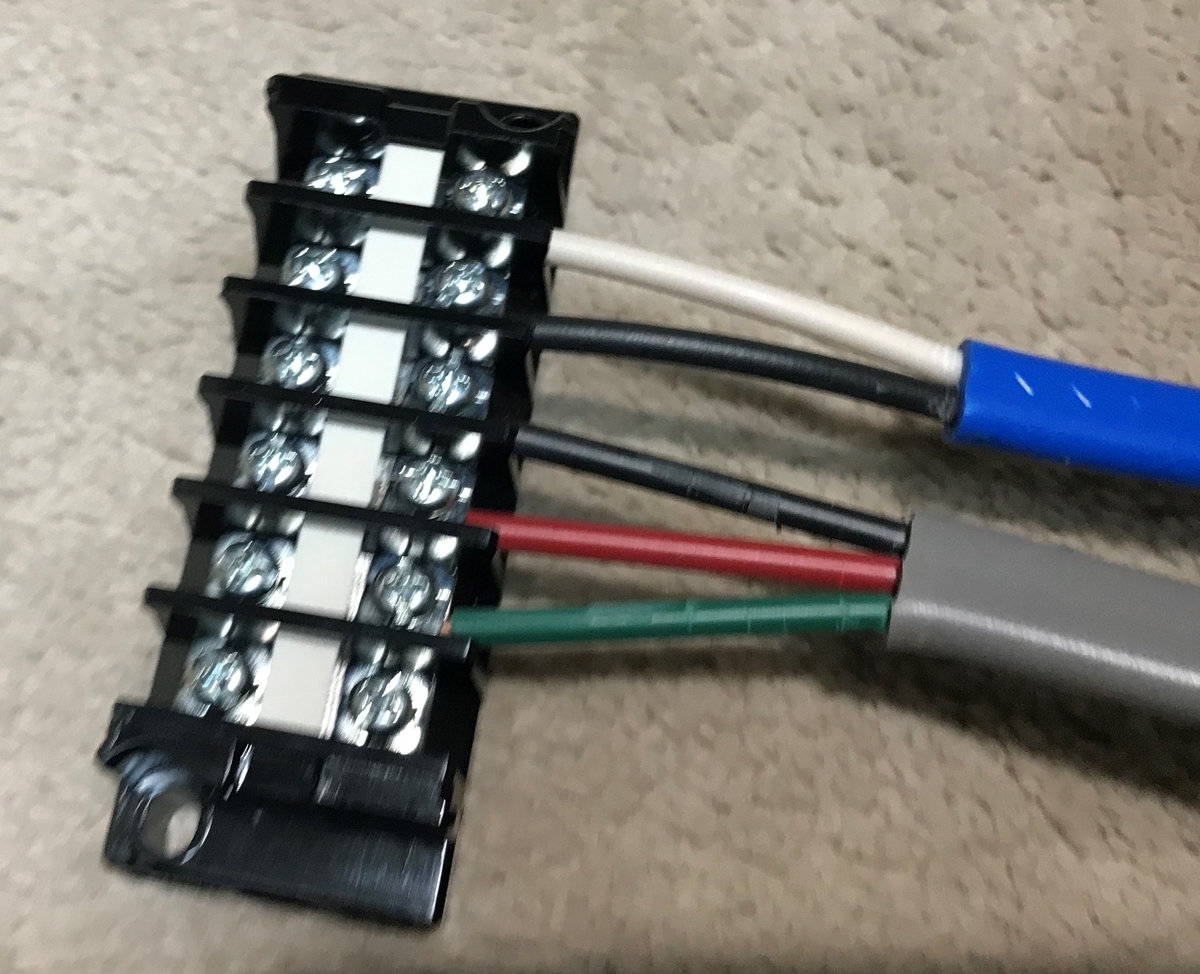

端子台。問題では、VVF 2.0-2C及びVVF 2.0-3Cの長さが２５０ｍｍとなっていますが、支給されるケーブルは、それぞれ３５０ｍｍです。標準の外装被覆ストリップが端子台50mm、接続部100ｍｍとすると、ケーブル長さが２００ｍｍになってしまいます。それでも欠陥にはならないはずですが、問題が間違っているのかもしれません。ちなみに、ＨＯＺＡＮのビデオでは、想定問題の配線図でケーブル長が２００ｍｍになっていました。（２分20秒）

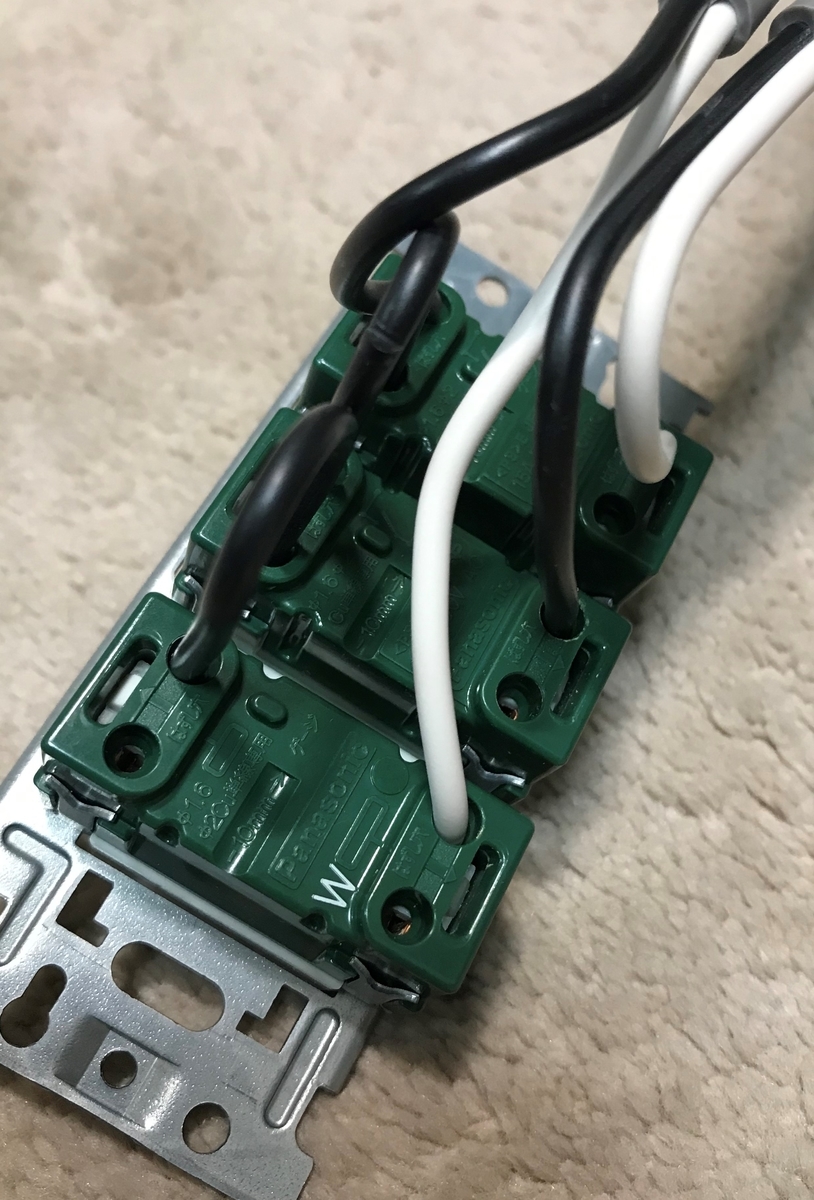

タンブラスイッチ／コンセント。（５分５０秒）

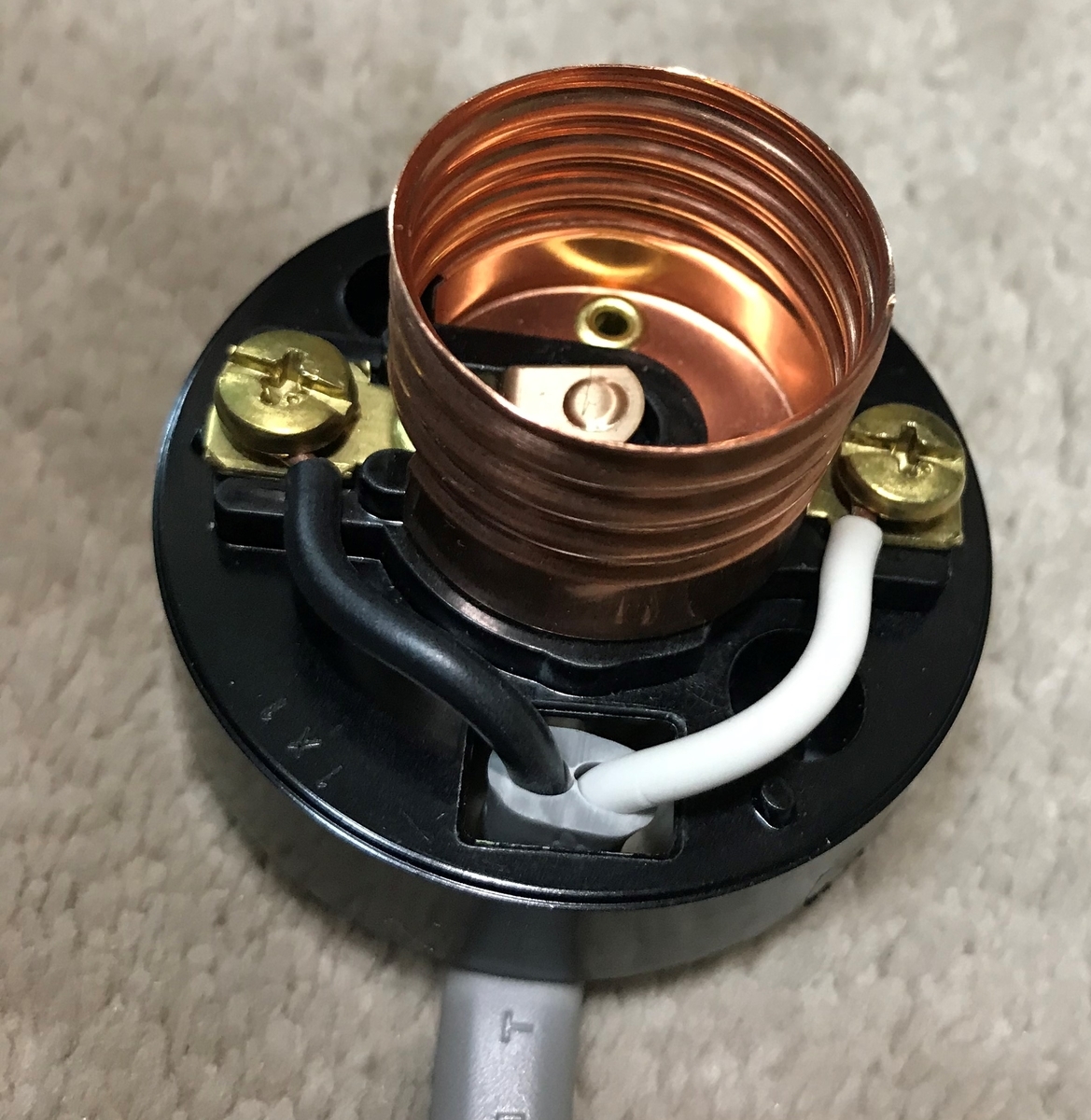

ランプレセプタクル。（３分２０秒。）
前回、電線が長くてカバーを締めたとき隙間ができたので、今回、外装被覆を４５ｍｍストリップすることにしました。芯線剥ぎは２０ｍｍなので、電線部は２５ｍｍになります。長すぎず短すぎず、ちょうどよい感じではないでしょうか。

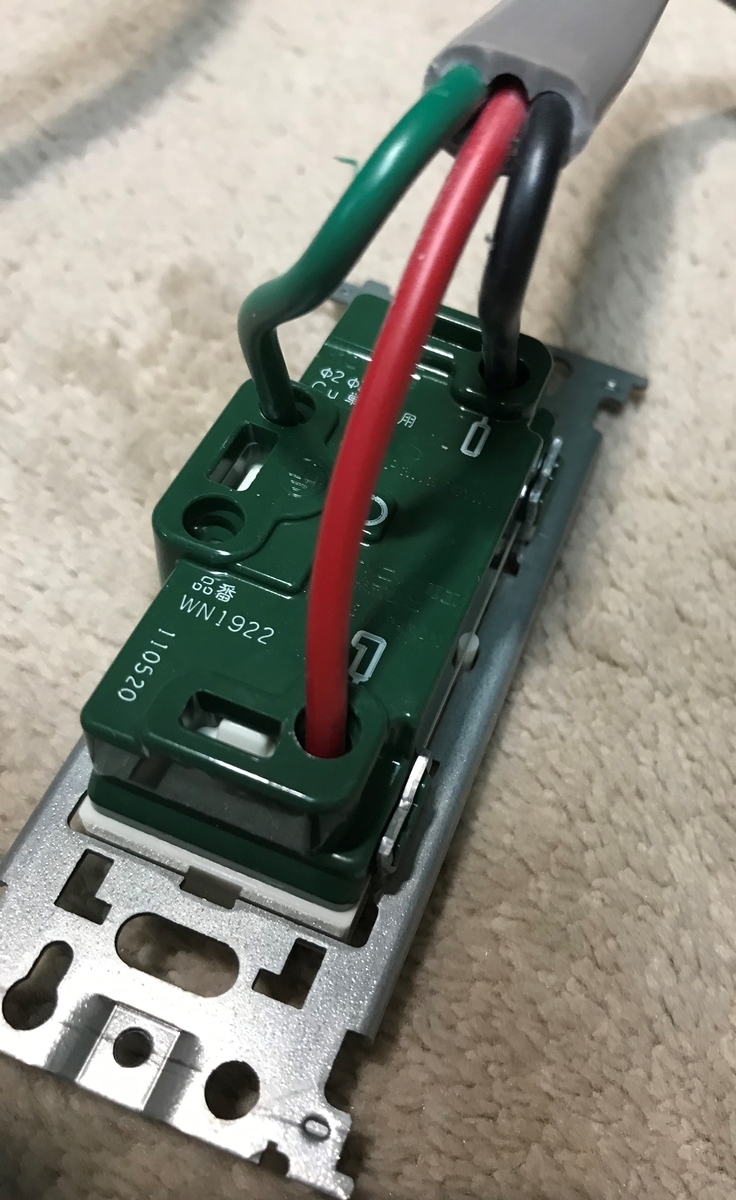

250V20Aコンセント。特に問題はありません。器具の裏の印字だとΦ2 2.6とありますが、これに2.0mmの電線を接続していいのでしょうか？（３分３０秒）

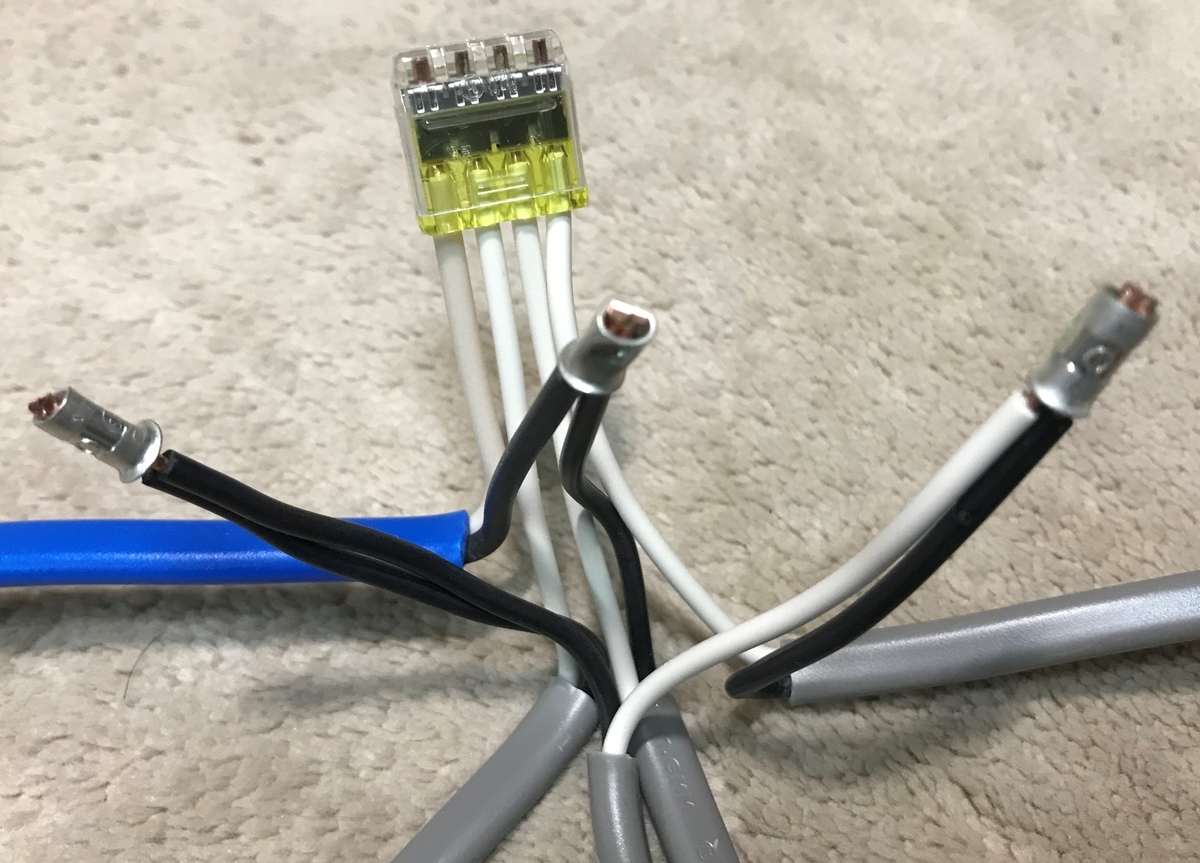

差し込みコネクタ、リングスリーブ。（５分３０秒）

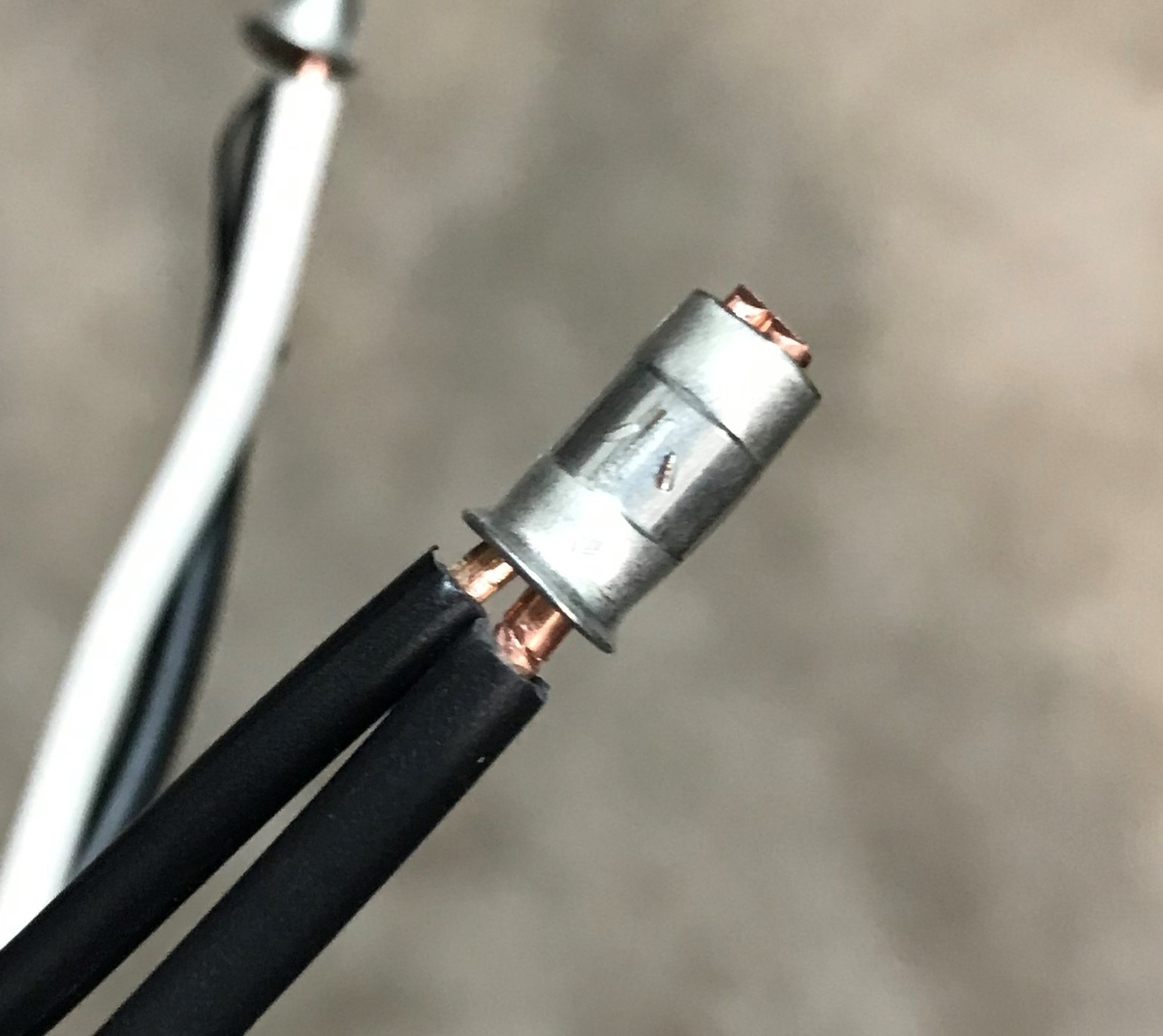

あとから、作業工程を振り返ったとき、VVF 2.0-2Cの芯線被覆をストリップするとき、P-958ストリッパーの間違った場所でストリップしていたかもと思い、スリーブ下を見てみました。案の定、傷があります。Φ1.6のところでストリップしてしまったようです。一応、欠陥の基準として、
5．電線の損傷
5-3 心線を折り曲げたときに心線が折れる程度の傷があるもの
とあるので、この程度では問題ないということでしょうか。
時間分析
今回は、３０分３０秒で完成できました。内訳は、
複線図作成 ： ７分１０秒
各配線加工 ： １５分３０秒
結線加工 ： ５分３０秒
点検 ： ２分２０秒
です。
施工内容は簡単だったので、時間は最短です。差し込みコネクタ、接続ボックスが１か所というのも効いています。
ただ、ストリップサイズを間違えるというミスも犯してしまいました。慣れてきたころの気の抜けが問題。試験まで、１ヵ月となり、改めて気を引き締めていきます。
技能試験まで、あと３４日。残り問題６。
