ＤＩＹで大切なこと。ちゃんと図ること。
ということで、スケールマーキングガイドの製作です。

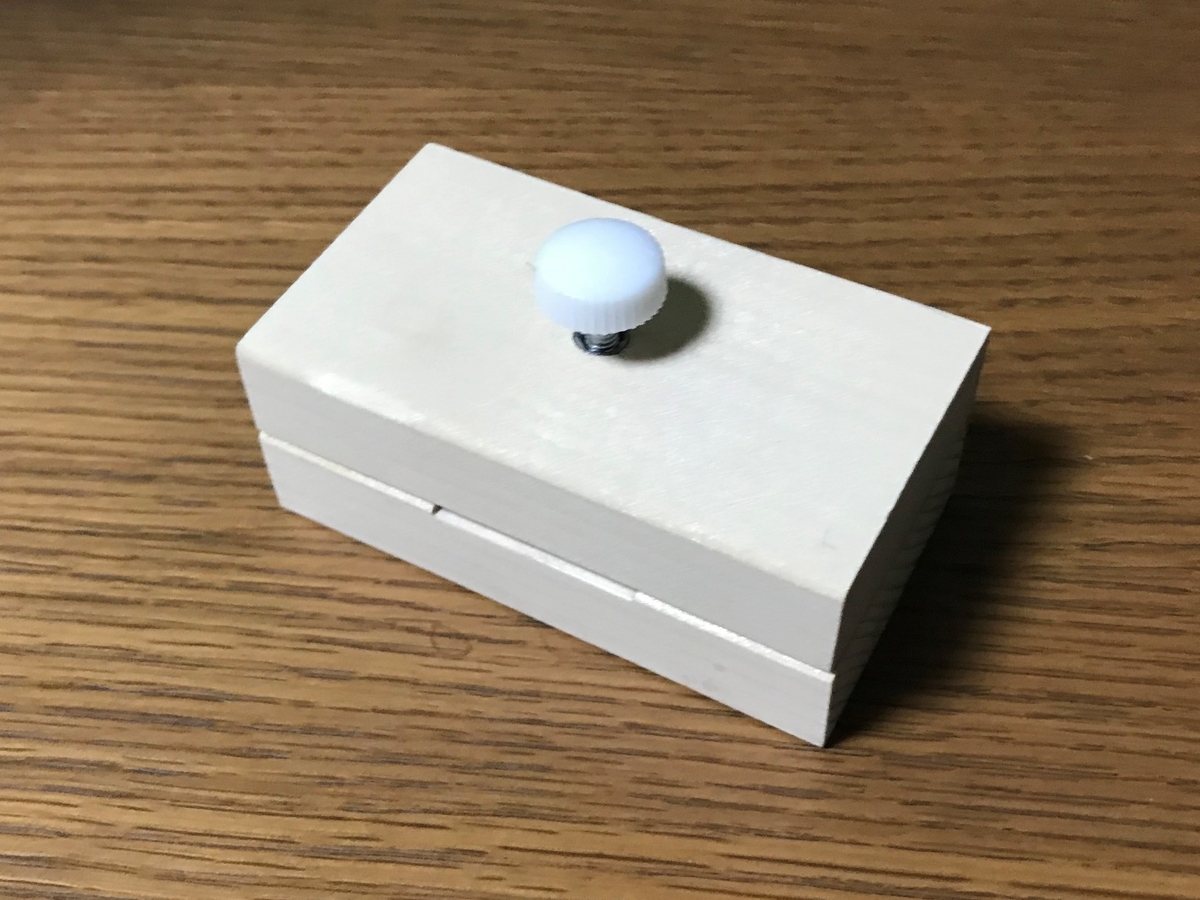

完成予想図
材料
- 木材 40mm x 14 mm
- 鬼目ナットＭ４（高さ10mm）
- 丸ツマミ付きネジＭ４（ネジ長15ｍｍ）(ユリヤネジと言うらしい)
- ステンレス板 ｔ０．１(粘着テープ付)
材料です。ステンレス板を入れるのを忘れました
製作
材料カット
電動丸ノコで70mmにカット。完成予想図は、60mmなんですが、切る直前でバランス悪いなと思い変更。電動丸ノコ刄の角度も治具で直角になっているので問題なしです。
下側部材
スケールに紙やすりを貼って、左右にガイドの木を置きます。真ん中で、ひたすらヤスリ掛けします。
完成。丁度、1mmの溝が削れました。でも、#240の紙やすりは、もう少し目の粗いのにすればよかったです。疲れた。
上側部材
ステンレス板を貼る所を同じ要領で削ります。

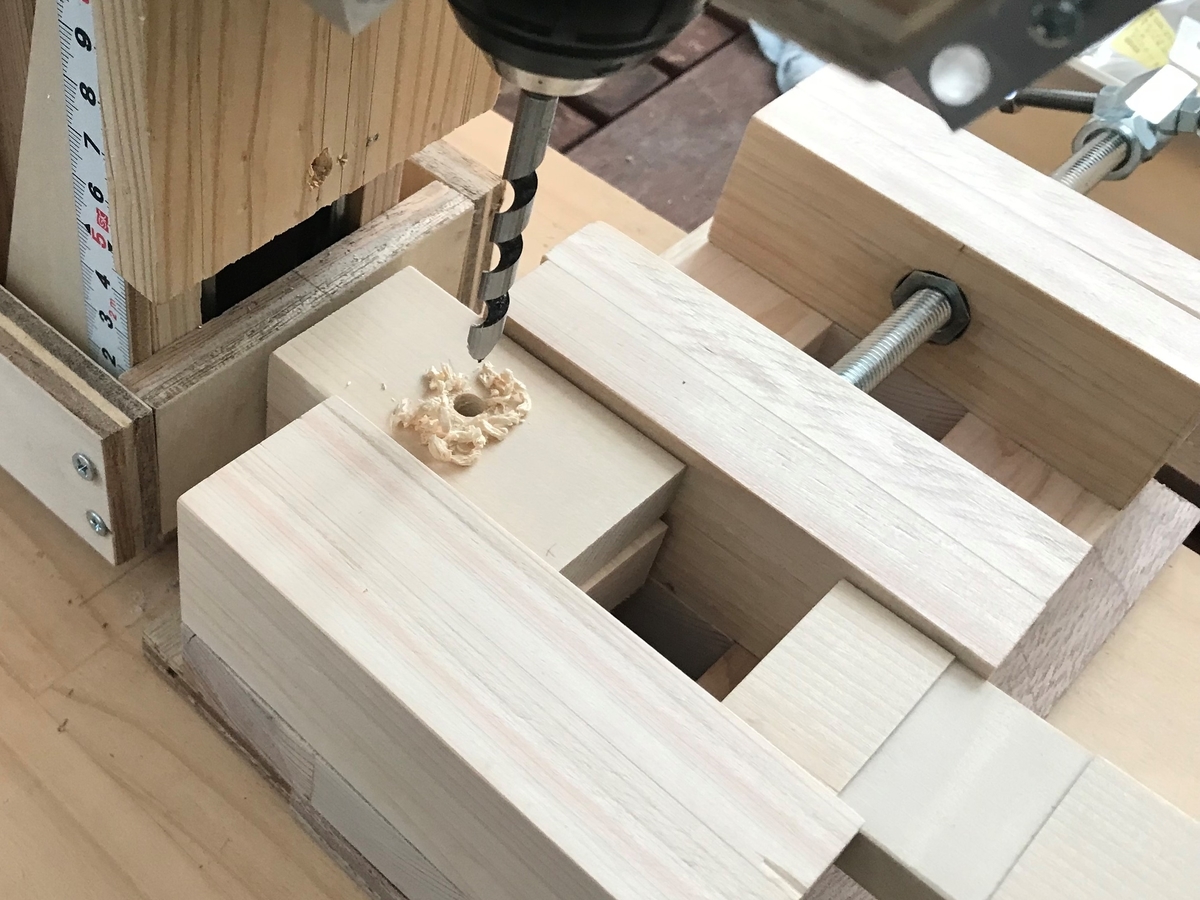

ダイヤル付きネジをはめる鬼目ナットをはめる穴を空けます。φ6です。
写真で、何でバイスの端で作業しているかと言うと、自作ドリルスタンドの設計ミスです。ドリルセンターを、支柱にとても近く作ってしまったのでした。これもそのうち作り直したいです。
穴は綺麗に開いて、鬼目ナットも、はまりました。
裏にステンレス板を貼って完成。
組立
スケールを差し込んでみて、位置を決めてから、接着剤で固定します。これで、ほぼ完成ですが、裏からサラネジで4隅を固定しておきます。
完成
丸ツマミ付きネジをはめて完成です。
おわりに
今回は、特に難しいという所は無しです。木材が地肌のままなので、機会を見てニスなど塗って見ます。
(2021.11.7更新）
Wood Oilというのを塗ってみました。
