SKY Watcherは、結局、２、３分しか連続で動かすことができませんでした。もう一回ばらして、トゥールビヨンの動きを滑らかにするほどの根気がないので、インテリアとして飾ることにしました。ほこりがかぶらないように、ケースを作って行きます。
構想

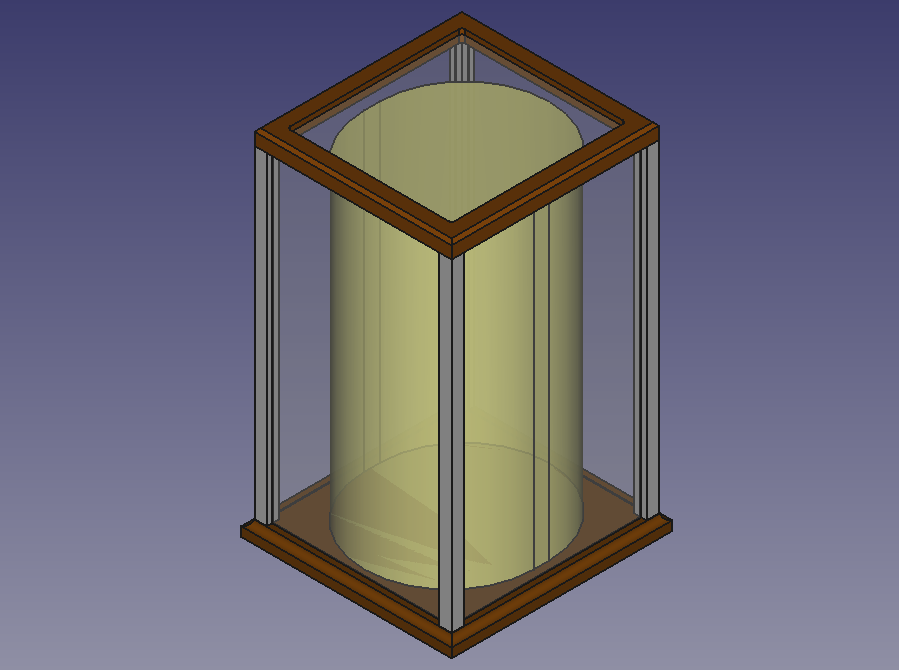

縦長なのてバランスが少し悪いですが、こんな感じ。

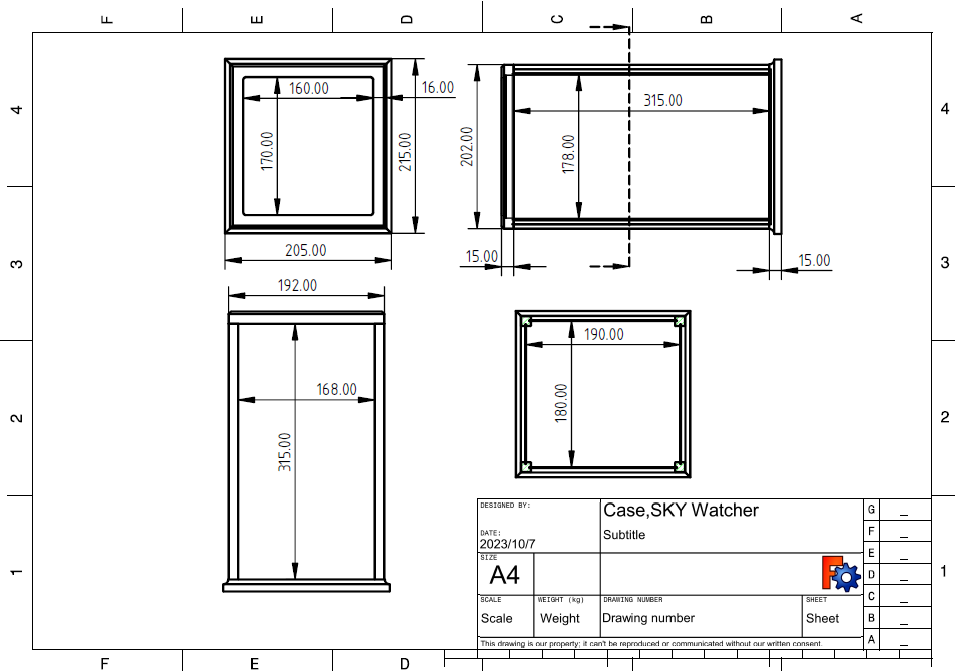

FreeCADで2D図面の機能も使ってみました。
ベース

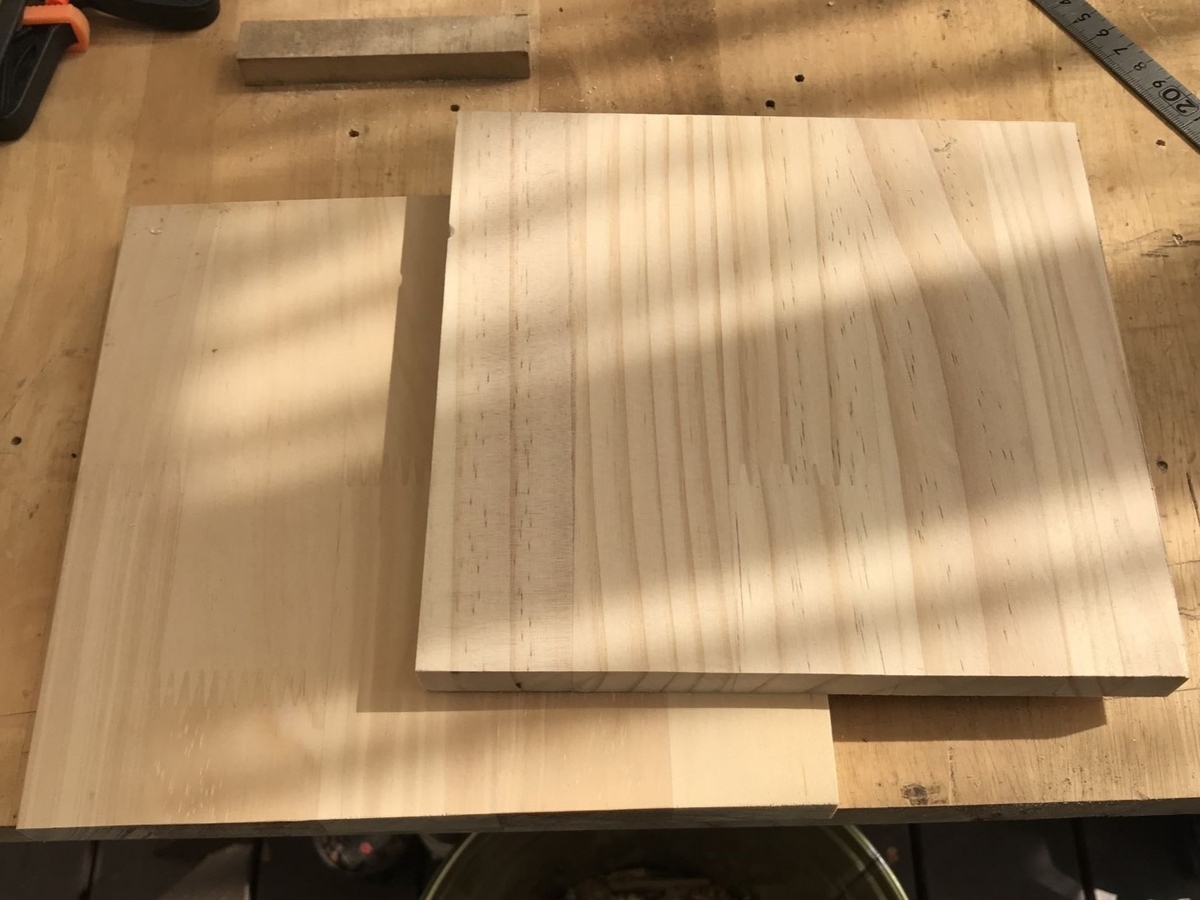

ベースは、パインの集成材を使います。

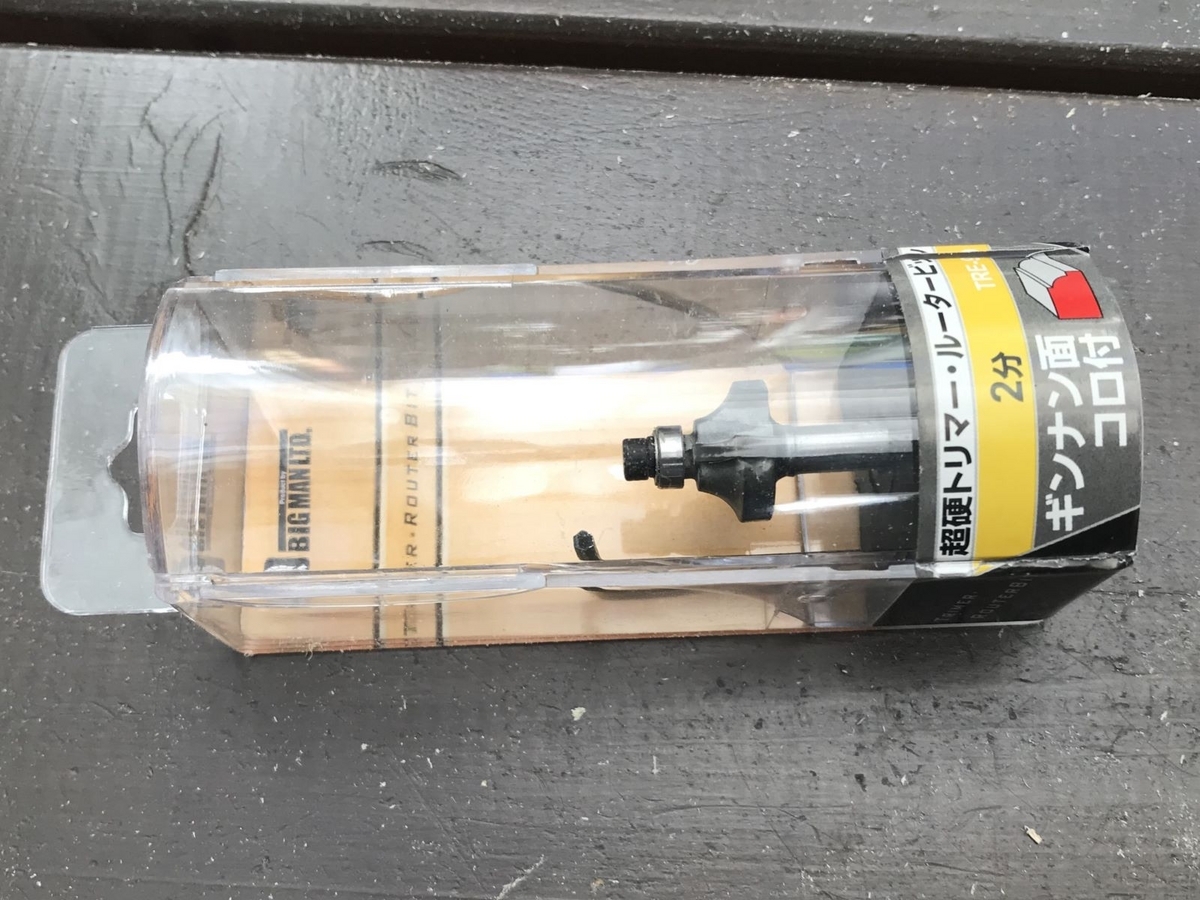

縁を削って少し装飾をつけて見ます。ギンナン加工用のルータビットを買ってきました。最初は、サジ面加工のビットを探してましたがホームセンターにはなかなか思った通りの物が無くて、結局これです。

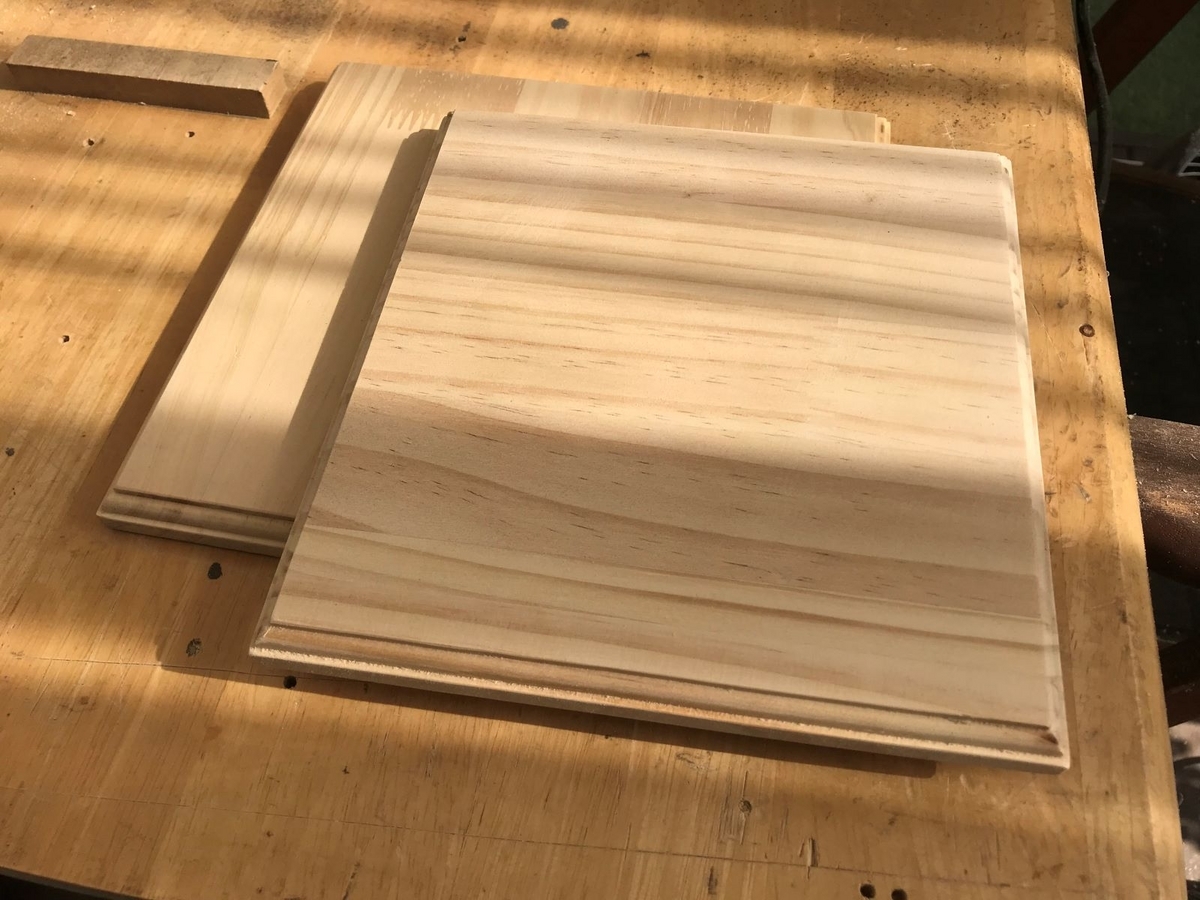

何はともあれ、加工した物です。これはこれで正解でした。
トップ
トップもパイン集成材をくり抜いて作ります。上から覗ける様に大きな開口を作るのに、くり抜く案を選択しました。ルータが有ればこそ出来る技ですね。

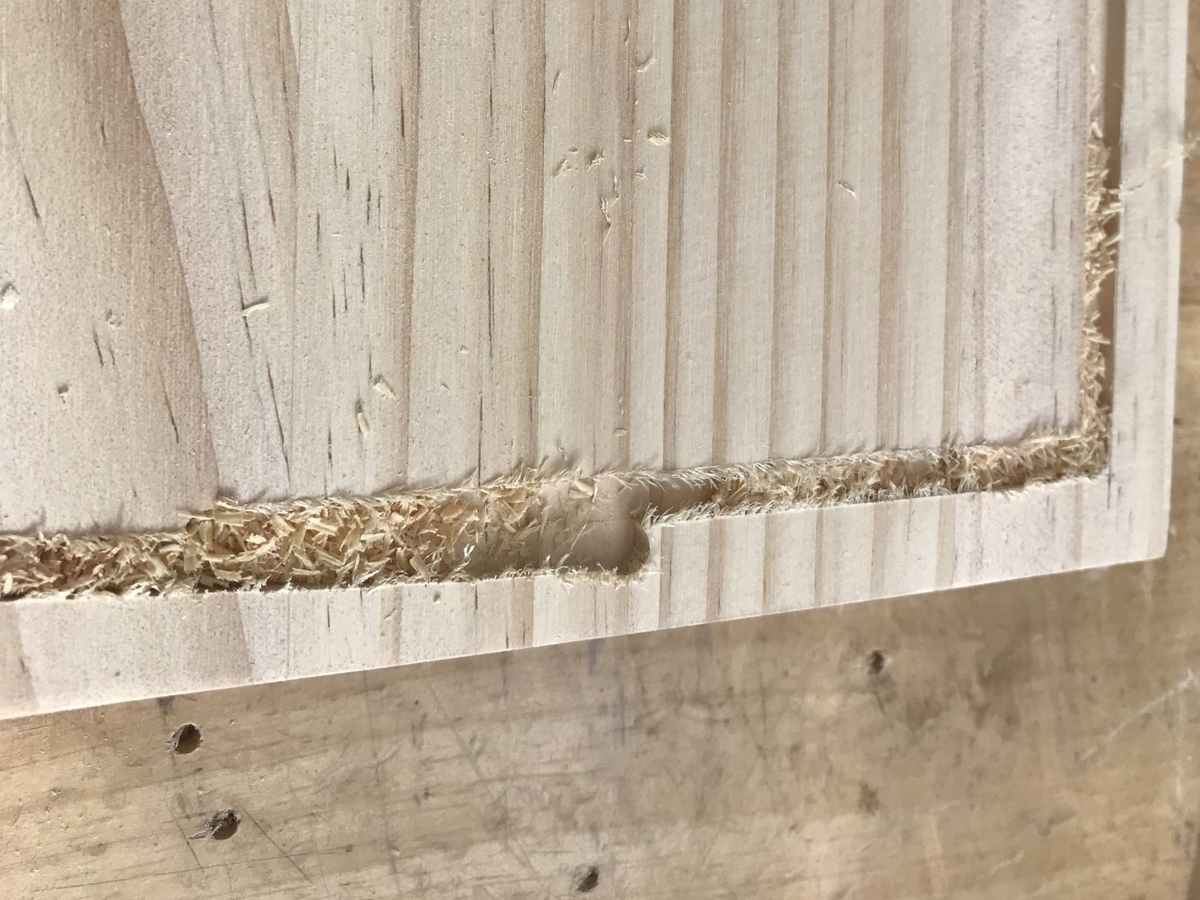

と、少し気を抜いてしまって、ガイドがずれて、危うくオシャカにする所でした。裏面にすれば何とか使えるレベルと判断してセーフ。

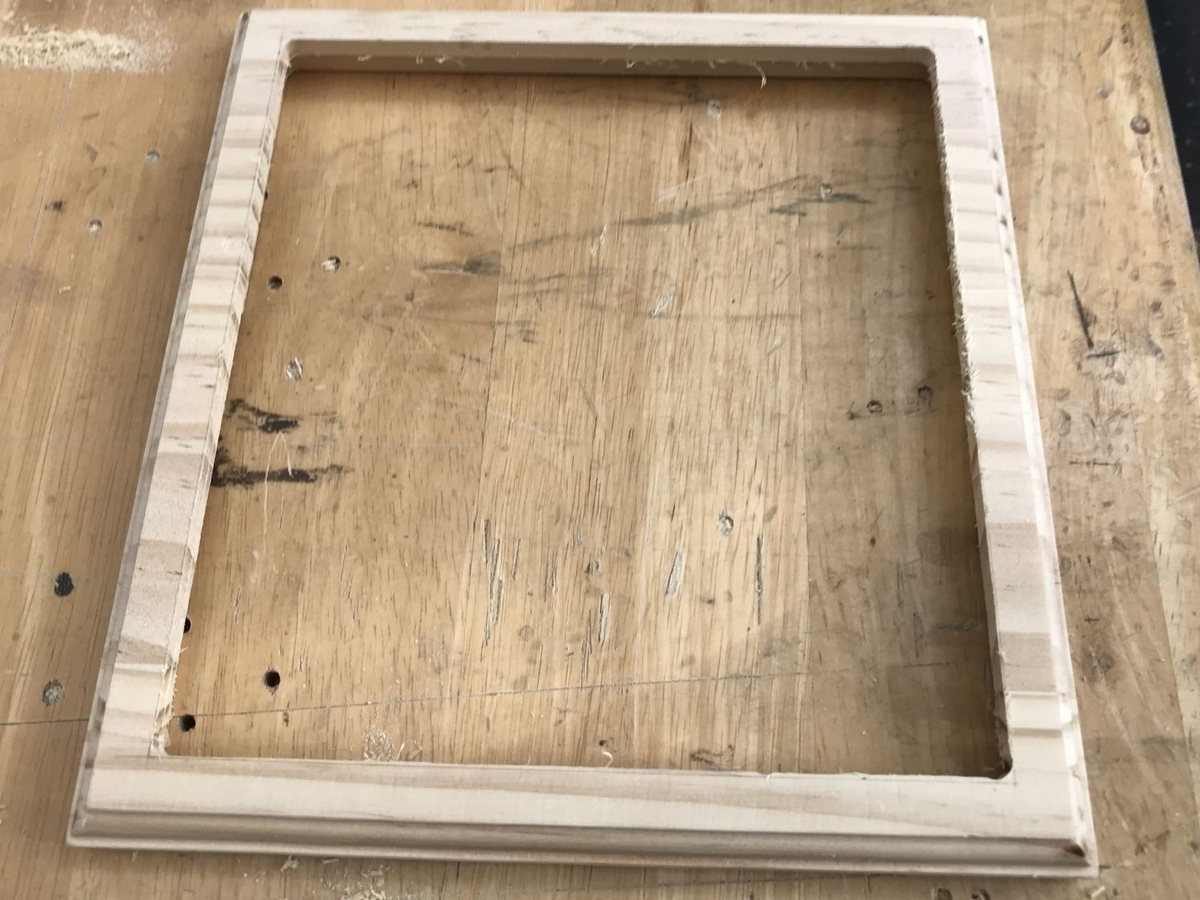

くり抜いたところ。端面もギンナン加工してます。

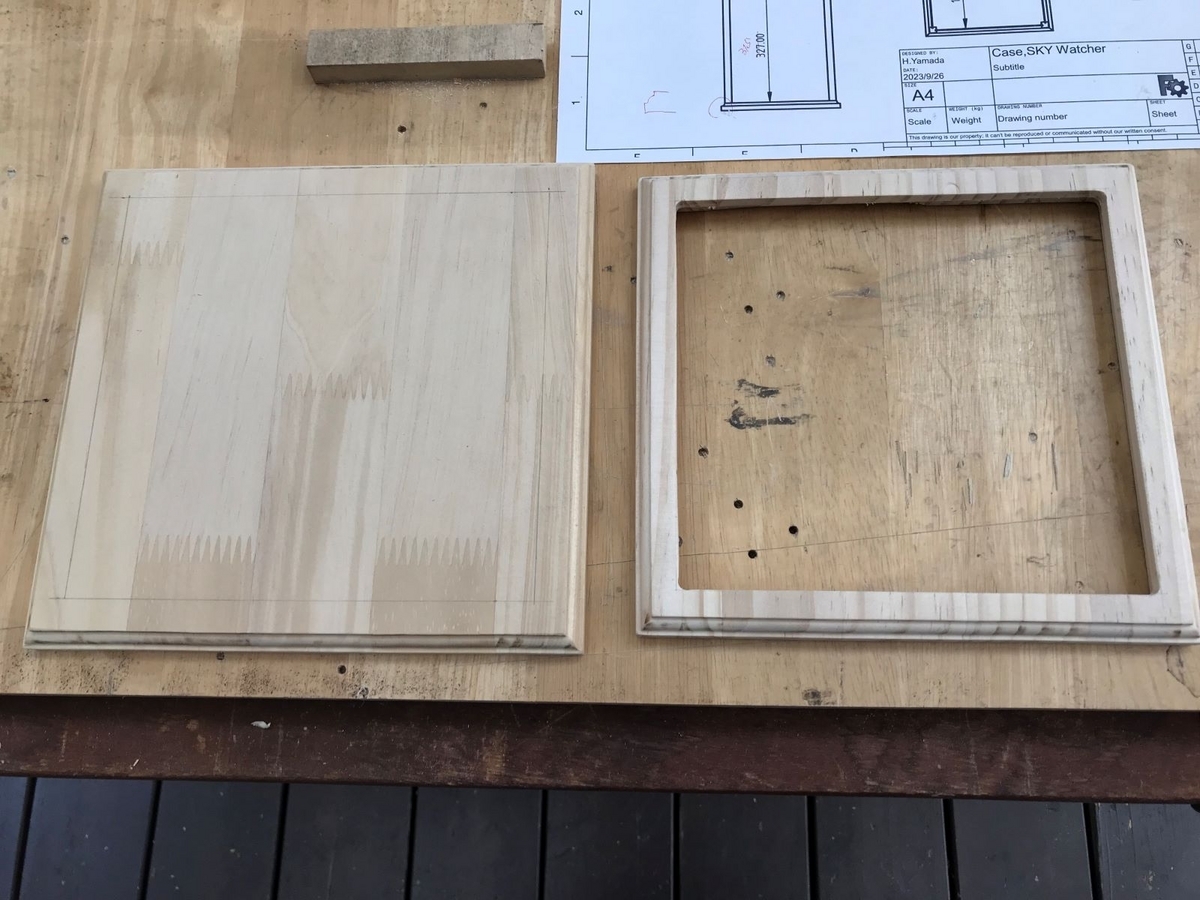

これで、ベースとトップの完成です。
支柱

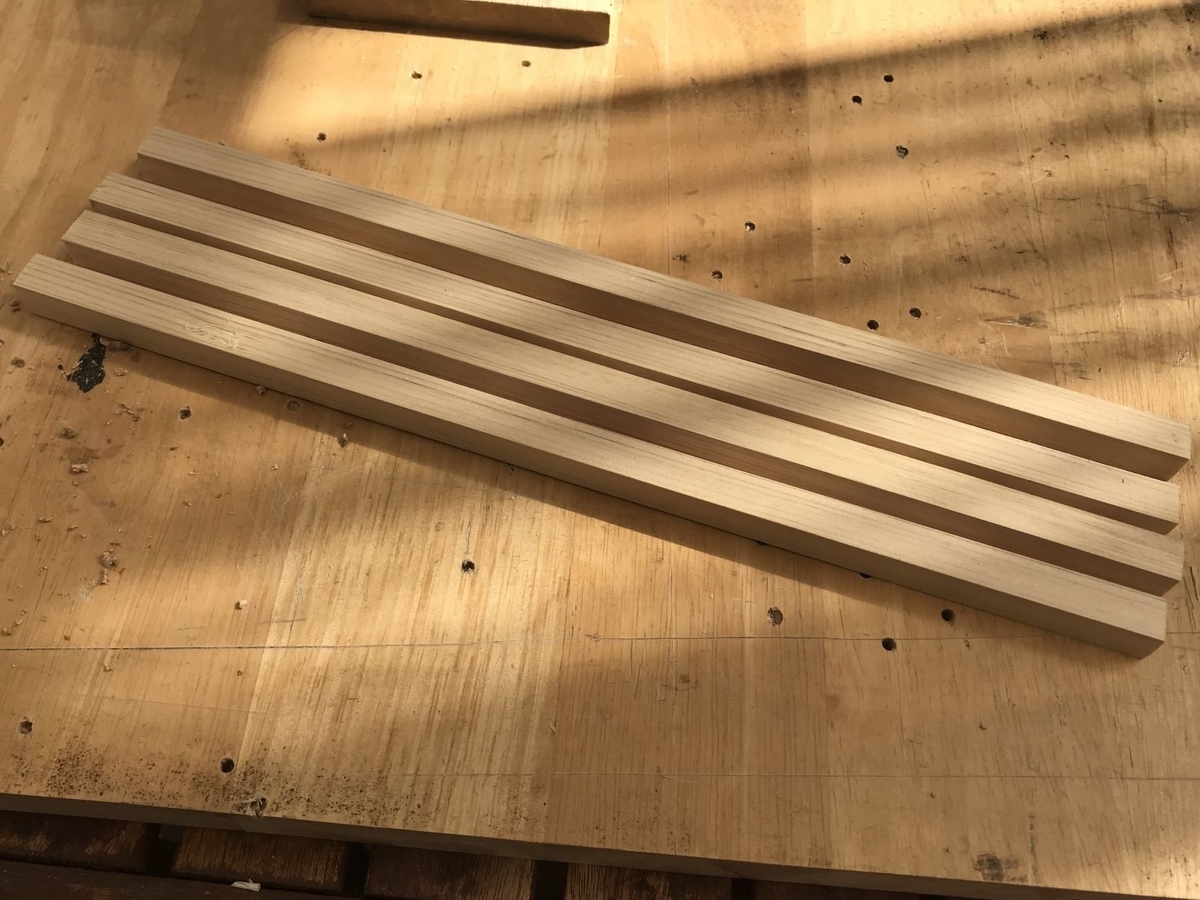

支柱は□12mmの角材を使います。これに溝を掘って透明なプラ板を挟む形にして四面作るつもり。アクリル板だと結構高くなるので、1mm厚の透明シートで済ませることに。ホコリが掛からなければ良いので。

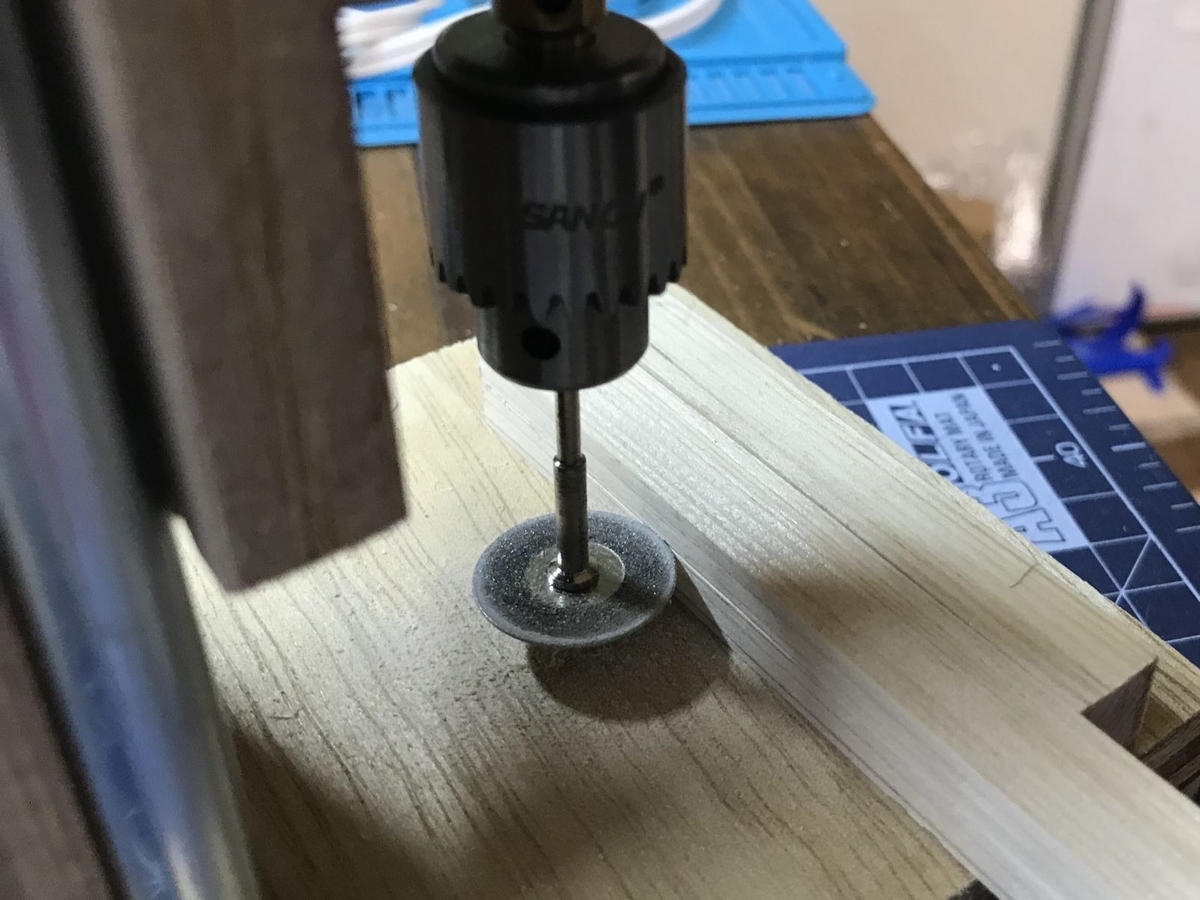

角材に溝をどうやって掘るかを考えた末、以前作ったミニボール盤にダイヤモンドカッターをつけて簡単なガイドを作り削る方式にしました。
角材をスライドさせながら溝を掘る感じです。
これが結構大変でした。ダイヤモンドカッターで簡単に削れると思ったのが大間違い。

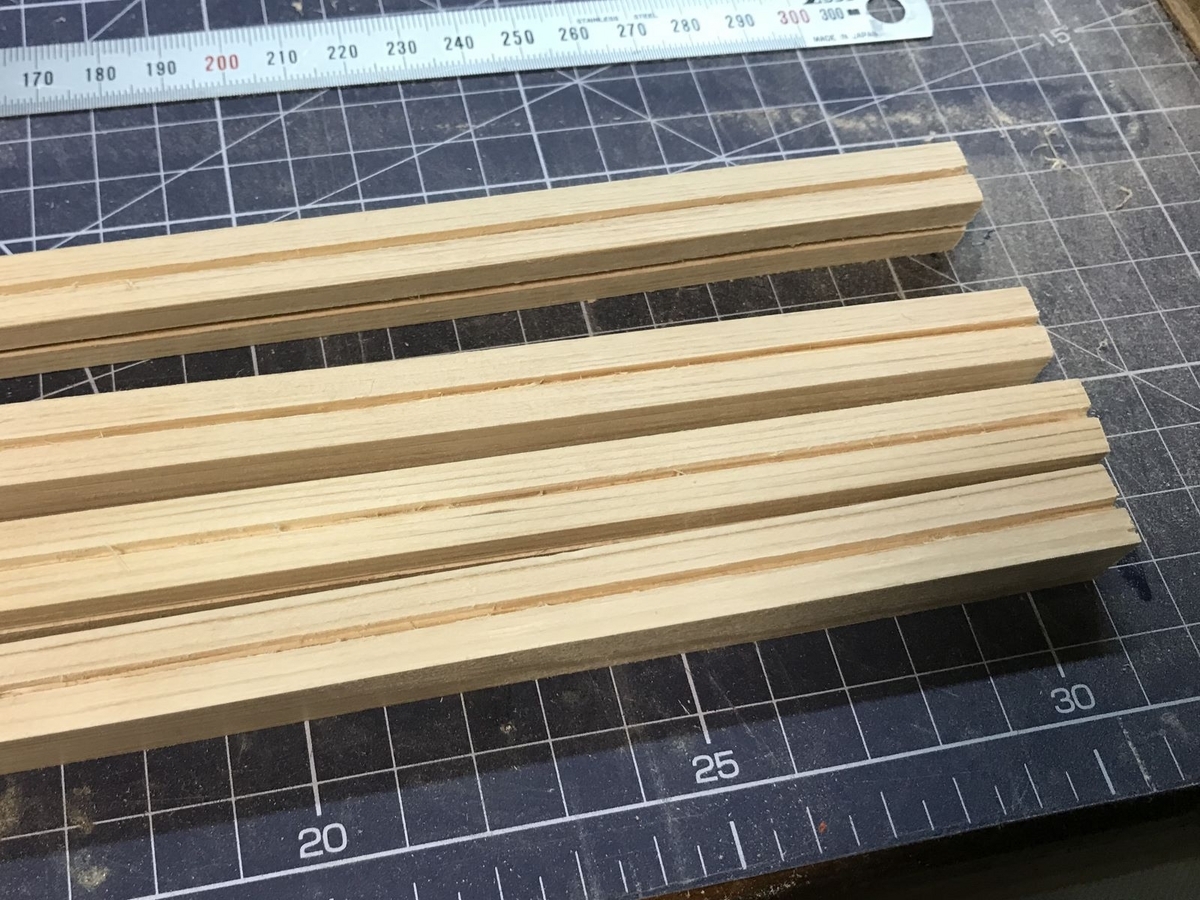

何度も往復させて、少しずつ溝を削ってて行きました。何とか形にはなりましたが。

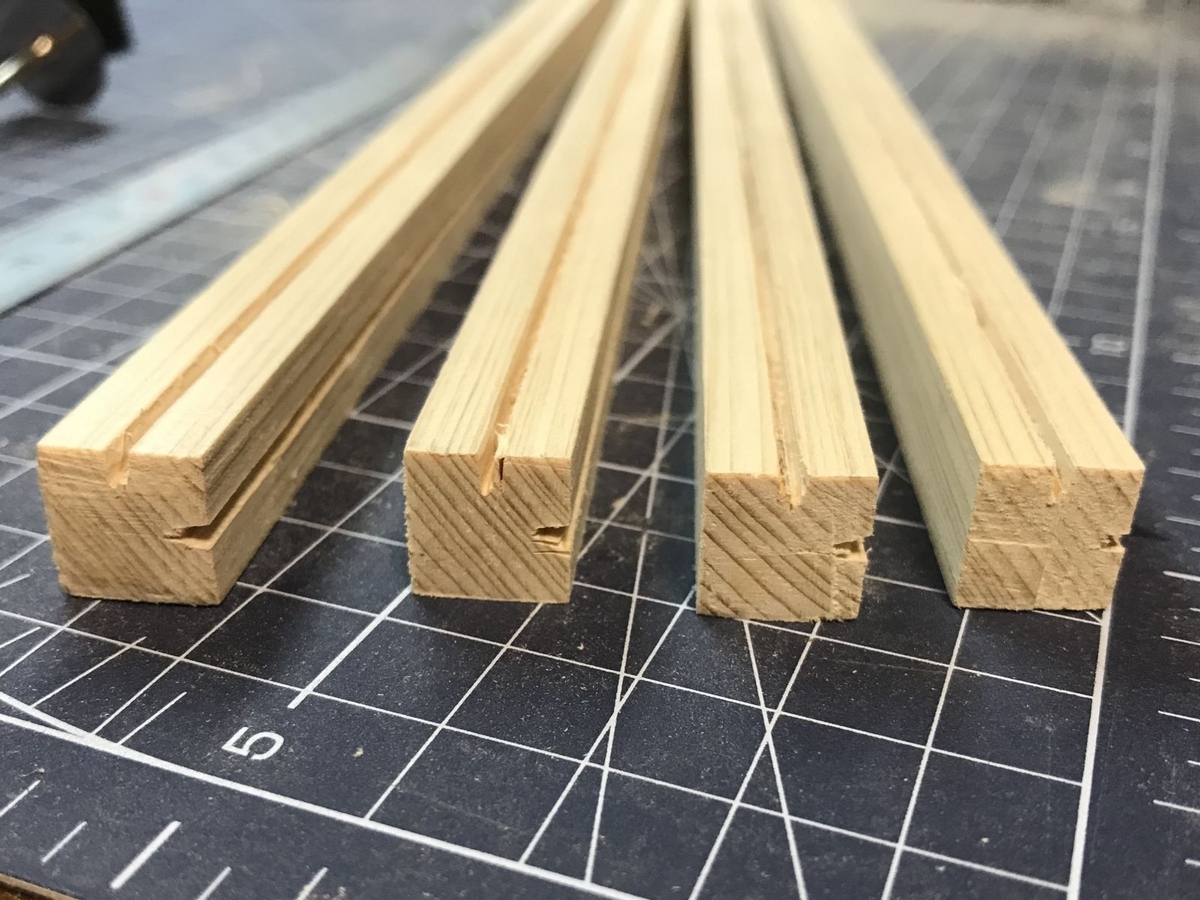

溝の形が汚いです
これから
ベースを加工してから結構時間が掛かってしましました。ここからは、各部材にウッドオイルを塗り、組み立てていく訳ですが、具体的にどの様にするかはまだまだ決めてません。
支柱はトップ側に付けて、トゥールビヨンをベースに載せてから上からカバーをするイメージですが、接着剤だけで支柱が持つのかとか、やりなが考えらて行かないと行けません。
よろしかったらお付き合いください。
